練習 3：透過手動輸入資料來執行 Mapcheck 分析

在此練習中，您將手動輸入測量資料以執行 Mapcheck 分析。

必須檢查圖面中的測量資料 (非標示) 時，這種執行 Mapcheck 分析的方法非常有用。例如，可以使用此方法從圖紙圖面輸入測量資料。

本練習上接〈練習 2：使用宗地標示執行 Mapcheck 分析〉。

設置「Mapcheck 分析」對話方塊

註:

此練習使用 Survey-5B.dwg，其中包含您在上一個練習中所做的修改。

未設置工址右側的宗地線段的標示。由於宗地標示中沒有資料，因此必須手動輸入 Mapcheck 資訊。

1. 按一下「分析」頁籤 「地形資料」面板 「測量」下拉式功能表 「Mapcheck」。
2. 如果顯示一則訊息，顯示在指令處於作用中狀態時無法使用指令行模式，按一下「確定」。
3. 在「Mapcheck 分析」對話方塊中，確保已關閉「使用指令行介面」選項。
4. 按一下「輸入視圖」。

   「輸入視圖」將提供可在其中將資料加入至 Mapcheck 分析的介面。

輸入宗地資料

1. 按一下「新 Mapcheck」
2. 在「Mapcheck 分析」對話方塊中，為 Mapcheck 的名稱輸入宗地手動輸入。
3. 若要指定起始點，請輸入以下值：
   • 東距：5576.199
   • 北距：5291.0640

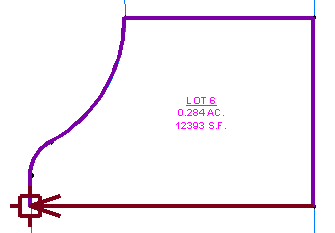

   圖示表示起始點。

4. 按一下「新側」。
5. 展開「側 1」集合。指定下列參數：
   註:

   注意，將在「側」集合旁邊和頂層「Mapcheck」集合旁邊顯示 圖示。此圖示指示由於需要更多有關側的資料，因此該 Mapcheck 不完整。

   • 側類型： 直線
   • 角度類型： 方向
   • 角度：N00 00 10E
   • 距離：16.330
6. 按一下「新側」。
7. 展開「側 2」集合。指定下列參數：
   • 側類型： 曲線
   • 曲線方向： 順時鐘
   • 半徑：20.00
   • 弧長：21.550
8. 按一下「新側」。
9. 展開「側 3」集合。指定下列參數：
   • 側類型： 曲線
   • 「曲線方向」：逆時鐘
   • 半徑：75.00
   • 弧長：80.800
10. 按一下「新側」。
11. 展開「側 4」集合。指定下列參數：
    • 側類型： 直線
    • 角度：N90 00 00E
    • 距離：99.990
12. 按一下「新側」。
13. 展開「側 5」集合。指定下列參數：
    • 側類型： 直線
    • 角度：S0 00 00E
    • 距離：100
14. 按一下「新側」。
15. 展開「側 6」集合。指定下列參數：
    • 側類型： 直線
    • 角度：N89 59 54W
    • 距離：149.990

    方向箭頭將與起始點相遇。


16. 按一下「輸出視圖」。

    「輸出視圖」將顯示 Mapcheck 分析的結果。您將學習如何使用〈練習 4：使用 Mapcheck 資料〉中的輸出資料。

若要繼續學習本自學課程，請移至〈練習 4：使用 Mapcheck 資料〉。
