練習 2：使用宗地標示執行 Mapcheck 分析

在本練習中，您將使用宗地線段標示中的資料執行 Mapcheck 分析。

「Mapcheck」指令用於檢查圖形的長度、路線、周長、面積、閉合誤差和精確度。該指令開始於圖形的開始位置並計算每條線段的圖形頂點 XY 座標。這些計算所根據的是實際標示的值，而非逆向方向和距離/曲線資料以及「線性精確度」和「角度精確度」(在測量資料庫設定中設定)。

該執行 Mapcheck 分析的方法做為閉合最終檢查很有用。可以從宗地線段標示中取得 Mapcheck 分析的資料。Mapcheck 解析的精確度取決於這些標示的精確度。

本練習上接〈練習 1：檢視測量圖形上的逆向和 Mapcheck 資訊〉。

設置「Mapcheck 分析」對話方塊

1. 開啟 Survey-5B.dwg，其位於自學課程圖面資料夾。

   此圖面包含具有數個宗地的小塊土地分區。已設置工址左側的所有宗地線段的標示。請注意，沿囊底路，直線和曲線標示已轉換為標籤，其資料顯示在工址左側的表格中。您將在宗地 LOT 5 上執行 Mapcheck 分析。

2. 按一下「分析」頁籤 「地形資料」面板 「測量」下拉式功能表 「Mapcheck」。
3. 如果顯示一則訊息，顯示在指令處於作用中狀態時無法使用指令行模式，按一下「確定」。
4. 在「Mapcheck 分析」對話方塊中，確保已打開「使用指令行介面」選項。
5. 按一下「輸入視圖」。

   「輸入視圖」將提供可在其中將資料加入至 Mapcheck 分析的介面。

在宗地標示上執行 Mapcheck

1. 按一下「新 Mapcheck」
2. 在指令行中，為 Mapcheck 的名稱輸入宗地標示。
3. 當提示指定一個起始點時，請按一下標示標籤「L1」下的界址線交點。

   圖示表示起始點。

4. 選取起始點上方的「L1」 標示標籤。

   將在起始點處顯示一個暫時箭頭圖形。請注意，該箭頭指向遠離 LOT 5 的方向。

5. 在指令行中輸入 R 以反向箭頭的方向。
6. 選取「C1」標示標籤。

   請注意，暫時直線和箭頭指向了錯誤的方向。

7. 輸入 F 以翻轉箭頭。
8. 選取「C2」標示標籤。
9. 選取箭頭左側距離標示上的方向角。輸入 R 以反向該方向。
10. 選取箭頭下方距離標示上的方向角的 100.00’ 部分。

    將在目前直線的端點處顯示一個 圖示，指令行也將指示定義線段的資料不足。這是因為，目前線段是一條界址線，並被工址左側所有宗地共用。

11. 選取標示的方向角部分。輸入 R 以反向該方向。
12. 選取箭頭右側距離標示上的方向角。

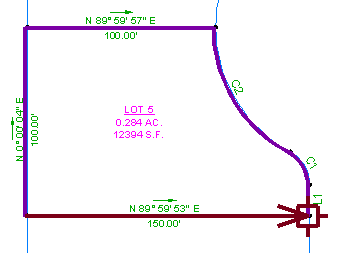

    箭頭將返回至起始點。


13. 按 Enter 結束指令。

    注意，在「Mapcheck 分析」對話方塊中，可以編輯在執行 Mapcheck 分析期間建立的任一側。

14. 按一下「輸出視圖」。

    「輸出視圖」將顯示 Mapcheck 分析的結果。您將學習如何使用〈練習 4：使用 Mapcheck 資料〉中的輸出資料。

若要繼續學習本自學課程，請移至〈練習 3：透過手動輸入資料來執行 Mapcheck 分析〉。
