練習 4：編輯環島元件

在這個練習中，您將會編輯引道的幾何圖形、移動環島中心點，以及刪除環島元件。

編輯引道幾何圖形的步驟

1. 開啟 Roundabout-Edit.dwg，其位於自學課程圖面資料夾。
2. 按一下「修改」頁籤 「設計」面板 「交叉」。
3. 按一下「交叉」頁籤 「修改環島」面板 「編輯環島」。
4. 按一下「Approach_EW 定線」。

5. 在「建立環島 - 引道」對話方塊中的「引道參數」下，變更以下參數：
   • 出口半徑：25
   • 入口喇叭口長度：75
6. 在對話方塊的底部，按「下一步」。
7. 在「建立環島 - 交通島」對話方塊中的「建構三角形參數」下，將「長度」值變更為 75。
8. 在對話方塊的底部，按「下一步」。按一下「完成」。

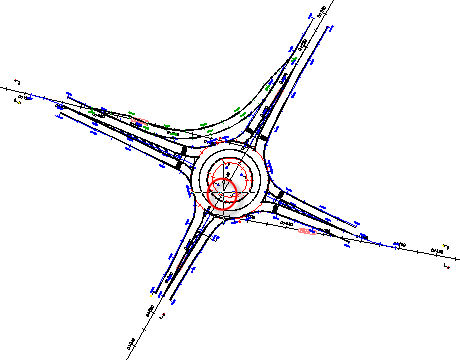

   除引道延伸、出口半徑已增加外，交通島和鋪面標記的線條亦均已更新。



編輯環島位置的步驟

1. 按一下「交叉」頁籤 「修改環島」面板 「編輯環島」。
2. 按一下「Roundabout_ISLAND 定線」。

3. 在「建立環島 - 圓環道路」對話方塊中的「環島中心點」下，按一下 。

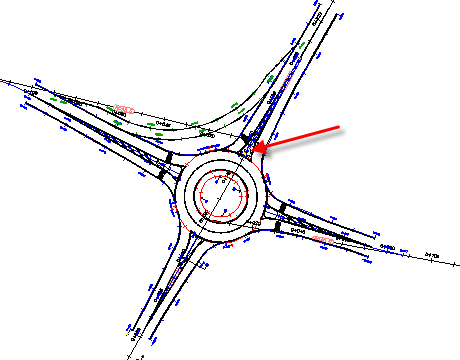

4. 在圖面中的 Road D 定線上，請於樁號 0+130 的附近按一下。
   註:

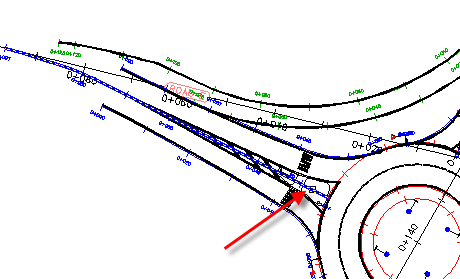

   在下方的影像中，樁號 0+130 未有標示，但有展示位置。


5. 在對話方塊的底部，按「下一步」三次。按一下「完成」。

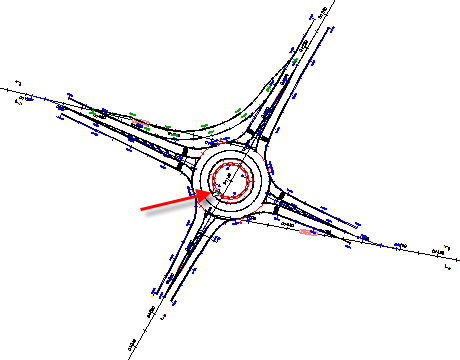

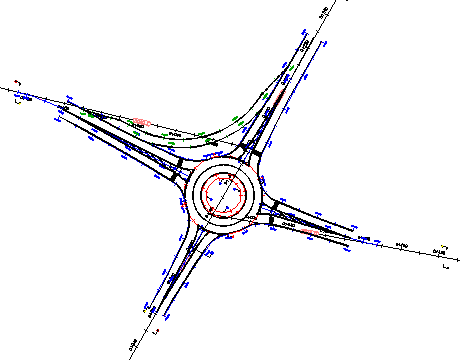

   在新的中心點周圍重新建立了環島定線和鋪面標記。



刪除環島元件的步驟

1. 按一下「交叉」頁籤 「修改環島」面板 「刪除環島」。
2. 按一下「Approach_SN (1) 定線」。

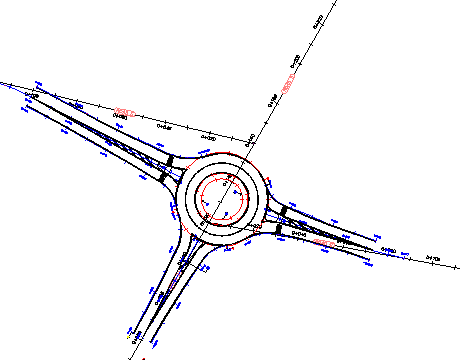

   引道和轉向岔道均已刪除。轉向岔道已刪除，這是因為它的幾何圖形為依賴其所貼附至的引道的幾何圖形。


   註:

   刪除整個環島的步驟，在「刪除環島」指令作用的同時請按一下其中一條圓環道路定線。

若要繼續學習本自學課程，請移至〈練習 5：處理環島設計標準和預置〉。
