在本練習中，您將使用參考文字元件建立可註解兩個不同類型物件的單一標示型式。
「參考文字」標示元件用於註解具有單一標示的多個類型的物件。您可以插入對地形、縱斷面、宗地和定線的參考。每個參考文字元件僅可以參考一個 AutoCAD Civil 3D 物件。如果需要標示型式參考數個物件，請為每個參考的物件建立獨立的參考文字元件。
在此練習中，您將建立一種標示型式，該標示型式可顯示每個水平幾何點處的定線樁號和地形高程。
本練習上接〈練習 5：變更標示型式〉。
建立參考其他物件的標示型式
- 在「工具區」的「設定」頁籤上，展開「定線」
「標示型式」「樁號」「幾何點」集合。在「與記號和直線互垂」上按一下右鍵。按一下「複製」。 - 在「標示型式管理員」對話方塊中的「資訊」頁籤上，對於「名稱」，輸入「定線高程處的地形高程」。
- 按一下「配置」頁籤。
你可以使用此頁籤建立並編輯標示型式元件。您將修改既有直線和幾何點元件，然後為新標示型式建立兩個新標示元件。第一個元件將顯示地形高程，第二個元件將顯示定線樁號。
- 在「元件名稱」下選取「直線」。指定下列參數：
- 起點錨定元件： 記號
- 起點錨定點： 正中
- 長度：15.00mm
- 在「元件名稱」下，選取「幾何點和樁號」。指定下列參數：
- 錨定元件： 直線
- 錨定點：終點
- 貼附： 左中
- X 偏移：2.00mm
- 按一下
旁邊的箭頭。按一下
「參考文字」。 參考文字標示元件會參考圖面中的其他物件類型，而不是您正在設置標示的物件類型。在這種情況下，參考文字元件將參考地形物件。
- 在「選取類型」對話方塊中，選取「地形」。按一下「確定」。
- 在「標示型式管理員」對話方塊中，指定下列參數：
- 名稱：高程
- 錨定元件：幾何點和樁號
- 錨定點： 左下
- 貼附： 左上
- 在「文字」下的「內容」列中，按一下「值」儲存格。按一下
。 - 在「文字元件編輯器」對話方塊的預覽窗格中，使用 EL: 取代「標示文字」。在「性質」下，選取
「地形高程」
。按一下
以將「地形高程」性質移動到預覽窗格。 預覽窗格中的性質圖塊應如下所示：
EL: <[地形高程(Um|P3|RN|AP|Sn|OF)]>
- 按一下「確定」。
- 在「標示型式管理員」對話方塊中，按一下「一般」頁籤。將「翻轉帶文字的錨定點」性質設定為「True」。
使用該設定可確保在翻轉標示以保持計畫可讀性時，這些標示將顯示為原始標示的鏡射影像。
- 在「標示型式管理員」對話方塊中，按一下「確定」。
註:
本練習使用 Labels-5c.dwg，其中包含您在上一個練習中所做的修改。
套用參考其他物件的標示型式的步驟
- 在圖面中，平移到「主街道」與「東街道」定線的交點。
- 按一下頁籤 面板 功能表
。按一下「東街道」定線上的其中一個樁號標示。 - 在「定線標示」對話方塊中，指定下列參數：
- 類型： 幾何點
- 幾何點標示型式： 定線樁號處的地形高程
- 按一下「加入」。
- 在「幾何點」對話方塊中，按一下
以清除所有勾選方塊。選取「定線起點」勾選方塊。按一下「確定」。 - 在「定線標示」對話方塊中，按一下「確定」。
- 將標示拖曳到空白位置 (如有需要)。

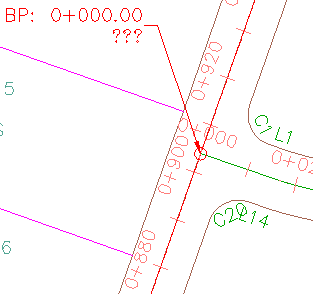

請注意，已將標示加入到定線，但是高程值顯示為 ???。之所以顯示這些字元，是因為尚未將地形與「高程」元件關聯。
參考定線和地形的標示型式，且無任何地形與該標示關聯
- 按住 Ctrl 的同時按一下「定線樁號處的地形高程」標示。按一下右鍵。按一下「標示性質」。
- 在「性質」選項板中的「參考文字物件」下，按一下
「定線樁號處的地形高程」
右側的儲存格。按一下下拉式清單，然後選取顯示在清單中的地形名稱。

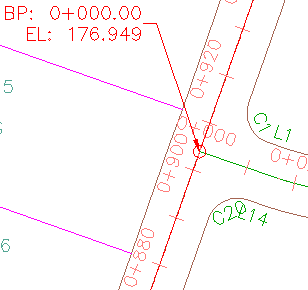

檢查標示。現在，會顯示定線交點處的地形高程。
參考定線和地形的標示型式
- 按 Esc 除選標示。
若要繼續學習下一個自學課程，請移至〈在標示中使用表示式〉。
