練習 3：將轉向岔道加入至環島

在這個練習中，您將會為可允許車輛繞過環島並從一個引道轉入另一個的轉向岔道建立幾何圖形。

選取入口和出口引道

1. 開啟 Roundabout-Slip Lane-Add.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「交點」下拉式功能表 「加入轉向岔道」。

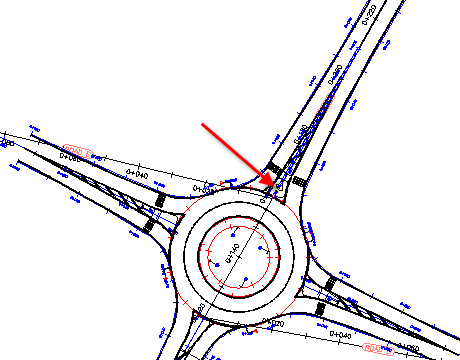

3. 對於入口引道，請按一下「Approach_SN (1) 定線」。

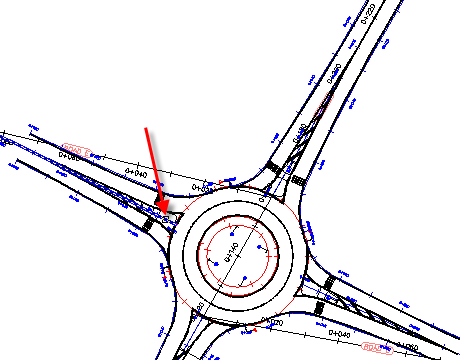

4. 對於出口引道，請按一下「Approach_EW 定線」。


指定岔道參數

1. 在「繪製岔道」對話方塊中的「岔道參數」下，指定下列參數：
   • 分段線長度：1
   • 減速車道長度：20
   • 加速車道長度：10
   • 車道寬度：4
   • 半徑：50
   • 交通錐車道長度：20
2. 在「繪製鋪面標記」下，指定下列參數：
   • 外側邊緣：已選取；連續
   • 減速變化線：已清除
   • 加速變化線：已清除
3. 指定定線性質：
   • 定線型式：環島 - 岔道
   • 定線圖層：0
   • 定線標示集：環島 - 岔道
   • 定線名稱字首：岔道
4. 按一下「確定」。

   岔道顯示於圖面中。



若要繼續學習本自學課程，請移至〈練習 4：編輯環島元件〉。
