練習 4：使用標示性質

在此練習中，您將使用標準 AutoCAD 工具來控制個別標示和群組標示的性質。

您可以變更以下物件的性質：

• 個別標示物件
• 標示物件群組

本練習上接〈練習 3：選取和移動標示〉。

查看標示性質

註:

本練習使用 Labels-2b.dwg，其中包含您在上一個練習中所做的修改。

1. 在指令行中，輸入 LIST。
2. 在「West Street」定線上，按一下「樁號」標示和「方向角在距離之上」標示。按 Enter。

   會顯示「AutoCAD 文字視窗」，該視窗顯示所選標示物件的物件類型、標示類型和圖層。

   例如，在 AECC_ALIGNMENT_STATION_LABEL_GROUP 中，

   • ALIGNMENT 為物件類型
   • STATION_LABEL 指示其為樁號標示物件
   • GROUP 指示該標示物件為標示群組的一部分

   AECC_ALIGNMENT_TANGENT_LABEL 後面未跟有 GROUP 是因為它是個別物件標示。

3. 關閉「AutoCAD 文字視窗」。

   接下來，您將變更個別標示物件的標示型式。

變更單一標示的型式

1. 按一下樁號 0+040 旁邊的曲線標示。按一下右鍵。按一下「性質」。
2. 在「性質」選項板中，將「曲線標示型式」變更為「曲線標示型式」 「設計資料」 。
3. 按 Esc 除選標示。

變更一組標示的型式

1. 按一下樁號標示 0+040。

   亮顯所有樁號標示，從而指示它們是標示群組的一部分。

2. 按一下右鍵。按一下「性質」。
   註:

   從內容功能表中選取「編輯定線標示」會開啟「定線標示」對話方塊，您可以從中變更定線標示集。

3. 在「性質」選項板中，於「標示」下，將「主要樁號標示型式」變更為 「與記號互垂」 。
4. 按 Esc。

翻轉標示至定線的相對側

1. 按住 Ctrl 的同時按一下幾何點標示 PC: 0+018.54。
2. 在「性質」選項板中，檢查可用的性質。在「一般」下，將「已翻轉」性質變更為「True」。關閉「性質」選項板。
3. 按 Esc 除選標示。

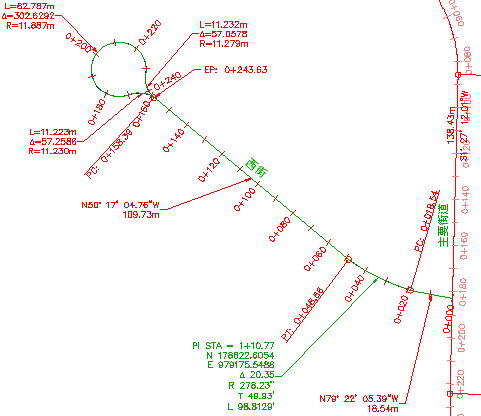

   包含修改性質的定線標示

若要繼續學習下一個自學課程，請移至〈變更標示的內容〉。
