練習 3：使用「測量指令視窗」建立測量資料

在本練習中，您將使用「測量指令視窗」建立測量資料。

「測量指令視窗」用於輸入測量指令，可以使用指令行直接輸入，也可以使用功能表交互輸入。

本練習上接〈練習 2：使用「導線編輯器」建立測量資料〉。

建立新的測量資料庫

1. 開啟 Survey-4C.dwg，其位於自學課程圖面資料夾。
2. 在「工具區的「測量」頁籤上，於「測量資料庫」上按一下右鍵。按一下「新本端測量資料庫」。
3. 在「新本端測量資料庫」對話方塊中，輸入名稱「測量 4」。按一下「確定」。
4. 在「工具區」中的「測量」頁籤上，於資料庫「測量 4」上按一下右鍵。按一下「編輯測量資料庫設定」。
5. 在「測量資料庫設定」對話方塊的「測量指令視窗」下，指定下列參數：
   • 相同特徵： 是
   • 自動點編號： 否
   • 點編號開始於：1
   • 點路線回顯： 是
   • 圖形路線回顯： 是
   • 點座標回顯： 是
   • 圖形座標回顯： 是
   • 指令回顯： 是
   • 使用批次檔案： 是
   • 使用輸出檔案： 是
6. 按一下「確定」。

建立測量控制網

1. 在「工具區」中的「測量」頁籤上，展開「測量 4」資料庫。在「網路」集合上按一下右鍵。按一下「新建」。
2. 在「網路」對話方塊中，在「名稱」中輸入「測量控制網 4」。
3. 按一下「確定」。

將測量資料輸入「測量指令視窗」

1. 在「工具區」的「測量」頁籤上，於「測量控制網 4」上按一下右鍵。按一下「測量指令視窗」。
2. 在「測量指令視窗」中，將以下指令輸入到「指令」行中。

   這些指令為測量語言指令，將建立四個設置。

   NE 1 1000.00 1000.00 “STA 1”
   AZ 1 4 45.0000
   STN 1
   BS 4
   AD 2 90.0000 100.00 “STA 2”
   STN 2
   BS 1
   AD 3 90.0000 100.00 “STA 3”
   STN 3
   BS 2
   AD 4 90.0000 100.00 “STA 4”
   STN 4
   BS 3
   AD 1 90.0000 100.00


3. 當您輸入指令時，「測量指令視窗」的頂部將顯示結果輸出，而底部將回顯輸入。

4. 關閉「測量指令視窗」。
5. 在「測量」頁籤上的「測量控制網 4」上按一下右鍵，然後按一下「插入到圖面中」。

   新測量資料將顯示在圖面中。

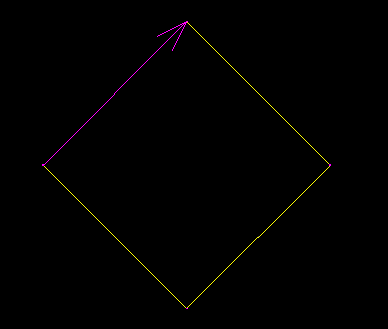

   按一下以查看網路的外觀。



若要繼續學習本自學課程，請移至〈練習 4：用「天文方向計算器」計算方位角〉。
