板金零件

板金設計是零件塑型環境的延伸。

特定於板金的指令可簡化對摺疊模型和展開模型的處理。可以建立包含豐富製造資訊的展開圖，並且可以在包含孔、沖孔和折彎表格的圖面上記錄這些展開圖。您可以將展開圖匯出為業界標準格式，以供 CNC 製造。

建立板金零件的方法

您可以使用多種方法建立板金零件。

• 使用板金樣板建立板金零件。此樣板會使用您的材料厚度、折彎半徑和轉角離隙設定。使用草圖指令建立基準面或初始輪廓線凸緣的輪廓。然後結束草圖並建立板金特徵，加入所需的任何其他板金特徵以完成零件。
• 以均勻厚度建立一般零件，然後將其轉換為板金零件。將零件指定為板金可使「板金」頁籤顯示，並且可將特定於板金的參數加入至參數清單。

  相反地，您可以將板金零件轉換為標準零件。執行此作業會關閉「板金」頁籤，並還原標準零件塑型指令和環境。將板金零件轉換為標準零件會自動刪除板金展開圖。每當您刪除板金零件中的展開圖時，也將刪除關聯圖面中的所有展開圖視圖。

  註: 使用此方法時，請確保塑型的板厚度與材料厚度參數設定一致。將零件轉換至板金之後，建議您使用「厚度」參數取代可控制板金厚度的任意標註和參數值。例如，在擠出特徵中使用「厚度」做為「距離」實際範圍方式的擠出值。變更板金規則或在「板金預設」對話方塊中手動取代「厚度」時，「厚度」參數將更新零件厚度。
• 若要建立板金零件以符合一組特定條件，請建構一系列曲面，稍後將它們縫合在一起，然後將其增厚。

板金零件與一般零件

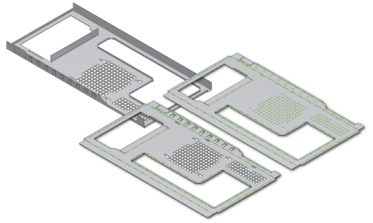

板金零件最初是一片具有一致厚度的平坦金屬。為了製造目的，整個零件都會採用相同的折彎半徑和離隙大小等細節。輸入這些詳細資料的值，軟體會在您設計時套用它們。例如，在建立凸緣時，會自動加入折彎。

摺疊模型必須轉換回展開圖以進行製造。然後，您可以在「摺疊模型」或「展開圖」瀏覽器節點上按兩下，在模型摺疊視圖和展開視圖之間切換。

可以將特徵加入展開圖以進行清除。通常執行這些作業以支援工廠特定的製造活動。在摺疊狀態下檢視模型時，不會顯示使用「展開圖」頁籤上的指令加入至展開圖的特徵。
