練習 4：使用性質查詢和位置查詢擷取物件

在此練習中，您會將位置條件加入至您在先前練習中定義的性質查詢。然後，將結果做為繪圖查詢來執行，以在圖面中顯示資訊。

視訊自學課程

如果您已連接至網際網路，請播放視訊以查看如何使用查詢擷取物件。此程序的步驟列示在視訊之下。

註:

本練習使用您在〈練習 1：貼附來源圖面〉中建立和修改的 Redding.dwg 地圖。

在查詢中組合位置和性質條件的步驟

1. 在「地圖總管」中的「目前圖面」下，在「目前的查詢」上按一下右鍵，然後按一下「定義」。
2. 在「定義貼附的圖面的查詢」對話方塊中，執行以下作業：
   • 在「查詢類型」下，確保已選取「AND」。
   • 按一下「位置」。

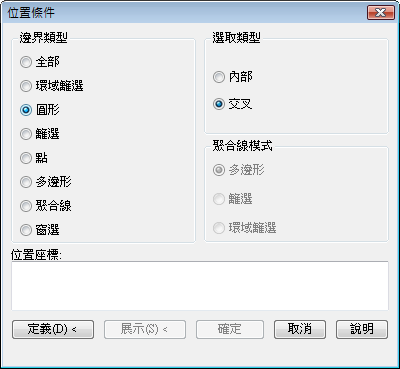

3. 在「位置條件」對話方塊中，執行以下作業：
   • 在「邊界類型」下，選取「圓形」。
   • 在「選取類型」下，確保已選取「交叉」。


     與您所繪製的圓相交的物件會被加入至圖面。

   • 按一下「定義」。
4. 如以下插圖中指示，按一下圖面的中心，然後拖動游標繪製一個圓。


   定義用於進行選取的圓。

5. 在「定義貼附的圖面的查詢」對話方塊中，執行以下作業：
   • 在「查詢模式」下，選取「繪圖」。
   • 按一下「執行查詢」。


     與圓相交的物件將會查詢至 Redding 圖面中。因為查詢模式為「繪圖」，所以物件會複製到 Redding 圖面中。

6. 按 Ctrl + A 選取圖面中的所有物件，然後按 Delete 將其從圖面中刪除。
7. 在「確認回存」對話方塊中，按一下「否」。
8. 按一下「儲存」。

若要繼續此自學課程，請移往〈練習 5：查詢物件資料〉。
