圖紙
建立視埠以收集施工文件集。
「檢視」頁籤
「圖紙組成」面板
(圖紙)。

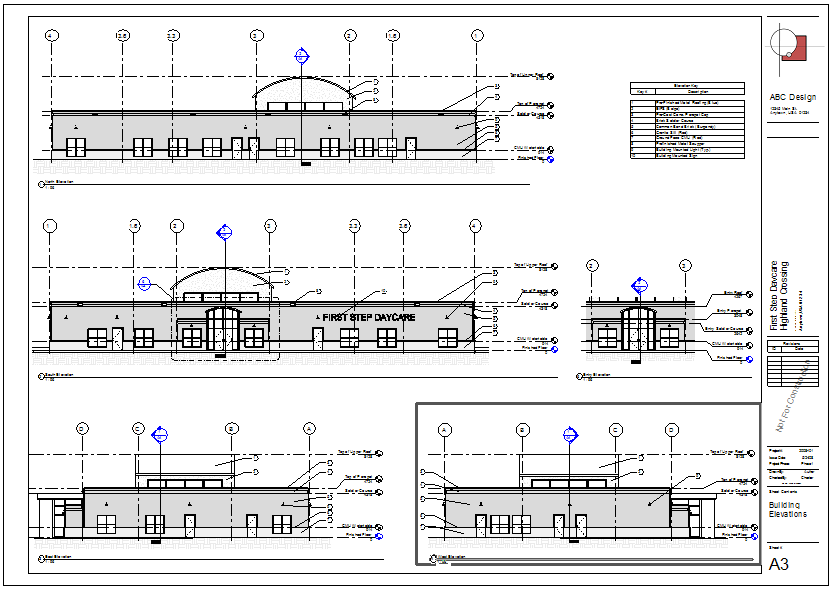

施工文件集 (也稱為圖面集或圖紙集) 是由數張圖紙組成。
本節主題
關於圖紙
在
Revit
中，請為施工文件集中的每張圖紙建立圖紙視圖。之後您便可以在每個圖紙視圖上放置多個圖面或明細表。
關於專案樣板中的圖紙
開始建築模型以簡化專案的文件製作程序之前，在專案樣板上建立視圖。
關於數位底圖集
有些建築師會使用底圖集來規劃專案的文件需求。底圖集是施工文件集中要包含的圖紙之粗略計畫，以及要展示在每張圖紙上的圖面、明細表或其他資訊。
關於在圖紙上隱藏視圖的部分
在圖紙上放置視圖時，可隱藏視圖的各個部分，以將焦點集中於一個區域。
關於圖紙的標題欄框資訊
標題欄框通常會顯示專案的相關資訊，以及個別圖紙的資訊。
關於圖紙上的外部資訊
您可以在
Revit
產生的圖紙上包含專案的外部資訊。可以在圖紙上使用外部文字、工作表和影像。
加入圖紙
加入另一個圖紙以增強圖紙集。
將視圖加入至圖紙
建立單一視圖的複本，以將該視圖加入到一個以上的圖紙。
Align Views on a Sheet
Guide grids help arrange views so that they appear in the same location from sheet to sheet.
在圖紙上對齊視圖標題
即使視埠的大小有所變更，對齊的視圖標題也會保持對齊。
鎖住圖紙上視圖的位置
在圖紙上放置視圖 (或明細表) 並將它定位在所需的位置之後，您可以現地鎖住該視圖，使其不會被意外移動。
更名圖紙
如果專案需要變更，更名圖紙可能會比較適合。
請輸入標題欄框的專案特有資訊
專案特有的資訊是專案中所有圖紙擁有的相同資料。
在標題欄框內輸入圖紙特有的資訊
圖紙特有的資訊是專案中與個別圖紙相關的資料，例如圖紙名稱和編號、設計者和審閱者。
修改圖紙上的視圖
加入標註和文字註記、平移視埠、或變更視圖比例，以符合專案需求。
將視圖分割成跨多張圖紙
當視圖太大，無法完全容納於單一圖紙時，您可為該視圖建立多張圖紙、將視圖分割為多個部分，然後在每張圖紙上展示一個部分。
旋轉圖紙上的視圖
您可以將圖紙上的視圖 (或明細表) 依順時鐘或逆時鐘方向旋轉 90 度。
建立標題圖紙
施工文件集通常有標題圖紙 (也稱為封面圖紙)。
將圖例加入圖紙
就像地圖的圖例一樣，圖紙的圖例可協助建築專業人員正確解讀圖面。
將註記圖塊加入到圖紙
註記圖塊 (也稱為註解明細表) 是圖面營造註記的清單。您可以建立註記圖塊並放置到圖紙上，以歸檔建築模型。
圖紙例證性質
您可以使用一個操作程序修改多張圖紙的性質。
