將個別鋼筋例證放置在有效主體的剖面視圖中。
將個別鋼筋例證放置在有效主體的平面、立面或剖面視圖中。
「鋼筋」面板下拉式清單
「鋼筋設定」。決定鋼筋造型是否與參考彎鉤相符。將任何鋼筋放置於專案中之前先指定是非常重要的,因為其在稍後的設計過程中無法變更。完成時關閉對話方塊。
「鋼筋」面板
「鋼筋」。
「族群」面板
「載入造型」載入其他鋼筋形狀。
「放置平面」面板中,按一下下列其中一個放置平面
目前工作平面
近保護層參考
遠保護層參考 該平面會定義主體中放置鋼筋的位置。
平面鋼筋
從「修改 | 放置鋼筋」頁籤
「放置方位」面板中,按下列其中一個放置方位
平行於工作平面
平行於護套
垂直於護套 方位定義了放置於主體中的鋼筋如何對齊。
多平面鋼筋
從「修改 | 放置鋼筋」頁籤
「放置透視」面板中,按下列其中一個放置透視
上
下
前
後
右
左 透視定義了多層面鋼筋族群的哪一側平行於工作平面。
鋼筋的預設長度是主體元素的長度,或護套參考約束內之其他主體元素的長度。若要編輯長度,請變更為平面視圖或立面視圖,選取鋼筋例證,然後按需要修訂端點。

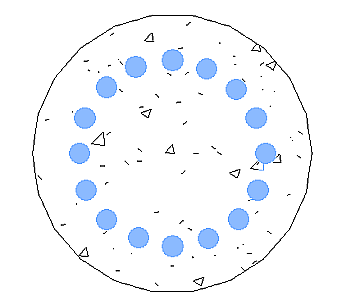

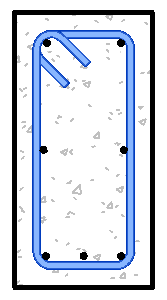

| 放置在柱中的垂直鋼筋 | 樑中的鋼筋 |
|---|---|
![]() |
![]() |
「主體」面板
