鋼筋

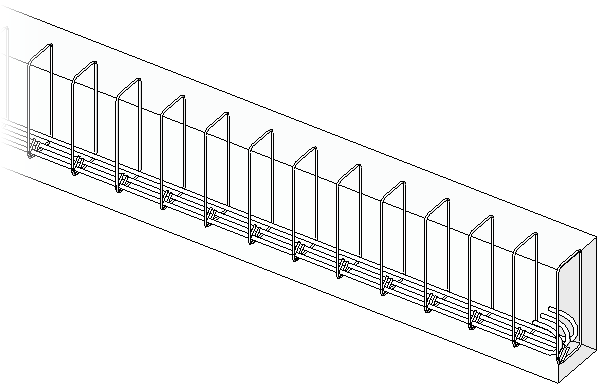

使用鋼筋工具將鋼筋 (例如，鋼筋、鋼筋條或鋼筋網) 加入有效的主體 (例如，混凝土柱、樑、牆、基礎和結構樓板)。

「結構」頁籤「鋼筋」面板
- (鋼筋)
- (面積)
- (路徑)
- (鋼筋網)

本節主題

關於鋼筋
使用鋼筋工具將鋼筋元素 (例如鋼筋、鋼筋或鋼絲網) 加入至有效的主體 (例如混凝土樑、柱、結構樓板或基礎)。
關於強化混凝土零件
從表面元素 (例如: 牆和樓板) 所建立的混凝土零件具有鋼筋保護層，可以作為鋼筋、鋼筋集、區域鋼筋、路徑鋼筋和鋼絲網鋼筋的主體。
修改鋼筋設定
使用「鋼筋設定」對話方塊調整鋼筋塑型的一般設定。
鋼筋約束和護套
鋼筋約束會設定並鎖住每個與混凝土主體元素相關的鋼筋例證幾何圖形。鋼筋護套是鋼筋以參數方式延伸至混凝土主體的內部偏移。
放置鋼筋
將個別鋼筋例證放置在有效主體的剖面視圖中。
放置鋼筋集
在主體的剖面視圖加入鋼筋的線性設定。
鋼筋集的預設列簡報
可於「鋼筋設定」對話方塊中指定鋼筋集的預設列簡報。
變更鋼筋集中的列簡報
指定鋼筋集如何顯示於視圖中。列簡報計畫簡化視圖，同時維持放置鋼筋集的可識別跡線。
關於鋼筋造型
鋼筋造型是由可能被指定圓角和彎鉤的箍筋、箍筋和直鋼筋所組成。您可以操控每個造型，以協助您模型中的鋼筋需求。
修改鋼筋造型
手動調整與主體護套參考的索點行為相關的鋼筋元素造型。
關於修改螺旋線鋼筋
不同於其他鋼筋族群，螺旋線鋼筋是多層面，而且無法在族群層級編輯。但是，您可以調整比例和旋轉個別例證。
繪製平面鋼筋
在有效主體內使用鋼筋造型手動放置的一般草圖工具。
繪製多層面鋼筋草圖
使用常用的草圖工具來定義兩個平面上彎曲的鋼筋造型。
加入鋼筋彎鉤
在主體中放置鋼筋之後，您可以修改鋼筋性質以指定彎鉤。
調整鋼筋在視圖中的可見性
在模型中的鋼筋元素會包含在主體元素內。在「隱藏線」視圖中他們會被主體隱蔽。您可以為專案中的每個視圖設定取代，以便能夠記載鋼筋設計。
指定鋼筋明細表標記
您將鋼筋明細表標記指定為邏輯分組鋼筋的明細表製作和組織的鋼筋例證。
鋼筋捨入
允許鋼筋和鋼筋段長度的捨入。
鋼筋編號
鋼筋元素於位置上編號。編號可讓相同的鋼筋元素符合明細表和標籤。
關於編輯鋼筋造型族群
您可以編輯鋼筋造型族群以指定不同的約束、列，並啟用多層面放置。
鋼筋例證性質
檢視和修改定義鋼筋例證性質的參數。
鋼筋類型性質
檢視和修改定義鋼筋元素類型性質的參數。
區域鋼筋
使用「結構區域鋼筋」工具將大量的鋼筋等距放置於樓板、牆、基板以及其他混凝土主體。
路徑鋼筋
使用「結構路徑鋼筋」工具沿著路徑配置大量的鋼筋。
鋼絲網
在樓板、牆和基板中放置搭接合鋼絲網片材。一個鋼絲網元素是由 2 種元素類型組成: 鋼絲網線材和鋼絲網片材。
