Slouží k vytvoření 2D křivky, jednoho objektu, který se skládá z čar a obloukových segmentů.

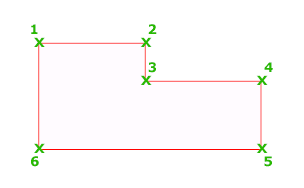

2D křivka je sled spojených segmentů vytvořený jako jeden rovinný objekt. Vytvářet lze úsečkové segmenty, obloukové segmenty nebo kombinaci obou.
Systémová proměnná PLINEGEN určuje celkové schéma zobrazení typu čar a hladkost vrcholů 2D křivky. Nastavení hodnoty PLINEGEN na 1 generuje nové křivky v plném vzoru kolem vrcholů kompletní křivky. Nastavení proměnné PLINEGEN na hodnotu 0 začne a ukončí křivku čárkou u každého vrcholu. Systémová proměnná PLINEGEN se nevztahuje na křivky se zúženými segmenty.
Zobrazí se následující výzvy.
Počáteční bod
- Pokud zadáte druhý bod, budete kreslit úsečkové segmenty.
- Pokud zadáte zkratku o (pro oblouk), nakreslíte obloukové segmenty.
Oblouk
Při kreslení obloukových segmentů se zobrazí následující výzvy.
- Koncový bod oblouku
- Dokončí obloukový segment. Obloukový segment je tečný k předcházejícímu segmentu křivky.
- Úhel
- Specifikuje středový úhel obloukového segmentu od jeho počátku.
Zadáním kladného čísla vytvoříte obloukové segmenty proti směru hodinových ručiček. Zadáním záporného čísla vytvoříte obloukové segmenty ve směru hodinových ručiček.
- Střed
- Určuje obloukový segment na základě jeho středového bodu.
Poznámka: Pro volbu Střed příkazu KŘIVKA zadejte s; pro uchopení centrálního objektu zadejte cen nebo centr.- Středový bod oblouku: Určuje středový bod oblouku křivky.
- Koncový bod oblouku: Určí koncový bod a nakreslí obloukový segment.
- Úhel. Určuje sevřený úhel obloukového segmentu od počátečního bodu.
- Délka. Určuje délku tětivy (vzdálenost od koncového bodu ke koncovému bodu obloukového segmentu). Pokud je předcházející segment oblouk, je nový oblouk nakreslen jako tečna k předcházejícímu oblouku.
- Uzavři
- Nakreslí obloukový segment od posledního zadaného bodu k počátečnímu bodu, a vytvoří tak uzavřenou křivku. Pro použití této volby je třeba určit aspoň dva body.
- Směr
- Určuje tečnu obloukového segmentu.
- Směr tečny z počátečního bodu oblouku: Určuje bod, který vytváří tečnu oblouku vůči počátečnímu bodu. Oblouk se stáčí směrem od vektoru mezi počátečním bodem a tečným bodem.
- Koncový bod oblouku: Určuje koncový bod obloukového segmentu.
Tip: Chcete-li kreslit ve směru hodinových ručiček, stiskněte klávesu Ctrl. - Polotloušťka
- Určuje tloušťku měřenou od středu širokého segmentu křivky k jedné z jeho hran.
Počáteční polotloušťka se stane výchozí koncovou polotloušťkou. Koncová polotloušťka se stane jednotnou polotloušťkou pro všechny následující segmenty, dokud polotloušťku znovu nezměníte. Počáteční a koncové body širokého segmentu křivky leží ve středu čáry. Průsečíky sousedního širokého segmentu křivky jsou obvykle zešikmeny. Pro netangenciální obloukové segmenty, velmi ostré úhly nebo při použití čerchovaného typu čáry se zešikmení nepoužívá.
- Počáteční polotloušťka: Určuje šířku a počáteční bod segmentu.
- Koncová polotloušťka: Určuje šířku v místě koncového bodu.
- Úsečka
- Přepíná z kreslení obloukových segmentů na kreslení přímých segmentů.
- Poloměr
- Udává poloměr obloukového segmentu.
- Poloměr oblouku: Zadejte vzdálenost.
- Koncový bod oblouku: Určí koncový bod a nakreslí obloukový segment.
- Druhý bod
- Určuje druhý bod a koncový bod oblouku zadaného třemi body.
- Zpět
- Odstraní poslední obloukový segment, který byl připojen ke křivce.
- Šířku
- Určuje tloušťku dalšího obloukového segmentu.
Počáteční tloušťka se stane výchozí koncovou tloušťkou. Koncová tloušťka se stane jednotnou tloušťkou pro všechny následující segmenty, dokud tloušťku znovu nezměníte. Počáteční a koncové body širokého segmentu křivky leží ve středu čáry.
Průsečíky sousedního širokého segmentu křivky jsou obvykle zešikmeny. Pro netangenciální obloukové segmenty, velmi ostré úhly nebo při použití čerchovaného typu čáry se zešikmení nepoužívá.
- Počáteční šířka
- Koncová šířka
Úsečka
Při kreslení přímých segmentů křivky se zobrazí následující výzvy.
- Další bod
- Určuje koncový bod přímého segmentu křivky.
- Oblouk
- Přepíná z kreslení přímých segmentů na kreslení obloukových segmentů.
- Uzavři
- Nakreslí přímkový segment od posledního zadaného bodu k počátečnímu bodu, a vytvoří tak uzavřenou křivku. Pro použití této volby je třeba určit aspoň dva body.
- Polotloušťka
- Určuje tloušťku měřenou od středu širokého segmentu křivky k jedné z jeho hran.
Počáteční polotloušťka se stane výchozí koncovou polotloušťkou. Koncová polotloušťka se stane jednotnou polotloušťkou pro všechny následující segmenty, dokud polotloušťku znovu nezměníte. Počáteční a koncové body širokého segmentu křivky leží ve středu čáry.
Průsečíky sousedního širokého segmentu křivky jsou obvykle zešikmeny. Pro netangenciální obloukové segmenty, velmi ostré úhly nebo při použití čerchovaného typu čáry se zešikmení nepoužívá.
- Počáteční polotloušťka: Určuje šířku a počáteční bod segmentu.
- Koncová polotloušťka: Určuje šířku v místě koncového bodu.
- Délka
- Nakreslí úsečkový segment určené délky ve stejném směru jako předchozí segment. Pokud je předcházející segment oblouk, je nový oblouk nakreslen jako tečna k předcházejícímu oblouku.
- Zpět
- Odstraní poslední přímkový segment, který byl připojen ke křivce.
- Šířku
- Určuje počáteční a koncovou šířku dalšího úsečkového segmentu.
Počáteční tloušťka se stane výchozí koncovou tloušťkou. Koncová tloušťka se stane jednotnou tloušťkou pro všechny následující segmenty, dokud tloušťku znovu nezměníte. Počáteční a koncové body širokého segmentu křivky leží ve středu čáry.
Průsečíky sousedního širokého segmentu křivky jsou obvykle zešikmeny. Pro netangenciální obloukové segmenty, velmi ostré úhly nebo při použití čerchovaného typu čáry se zešikmení nepoužívá.
