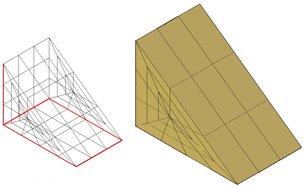

Vytvořte síťový klín s obdélníkovými nebo krychlovými plochami.
Základna klínu je zakreslena jako rovnoběžná s rovinou XY aktuální roviny USS a má šikmou plochu proti prvnímu rohu. Výška klínu je paralelní s osou Z.
K nastavení výchozího počtu dělení pro síťový klín můžete použít dialog Možnosti síťových primitiv.
Po vytvoření síťových primitiv lze aktuální úroveň vyhlazení objektu upravit.
Možnosti vytváření síťového klínu
Možnost Klín příkazu SÍŤ nabízí několik způsobů určení velikosti a natočení vytvářeného síťového klínu.
- Vytvořte klín se stejně dlouhými stranami. Použijte možnost Krychle.
- Určete natočení. Použijte možnost Krychle nebo Délka, pokud chcete nastavit natočení síťového klínu v rovině XY.
- Začněte od středového bodu. Použijte možnost Střed.
