Mozaikování sítě nabízí vylepšené možnosti modelování tvarů objektů s více detaily.
Počínaje verzemi produktů AutoCAD 2010 lze výchozí typ objektů sítě vyhladit, vyostřit, rozdělit a zjemnit. Ačkoli je možné vytvořit původní typy obecných a mnohoúhelníkových sítí, předvídatelnějších výsledků dosáhnete převodem na novější typ objektů sítě.
Metody vytváření sítí
Objekty sítě lze vytvořit pomocí následujících metod:
- Vytvoření síťových primitiv Vytvořte standardní tvary, jako jsou například kvádry, kužely, válce, jehlany, koule, klíny a anuloidy (SÍŤ).

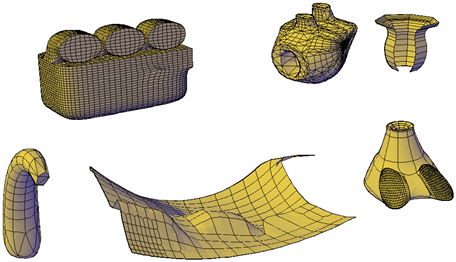

- Vytvořte síť z jiných objektů. Vytvořte přímkové, trajekční, otočené nebo objekty sítě definované hranami, jejichž hranice jsou interpolovány z jiných objektů nebo bodů (PŘÍPL, TRAPL, ROTPL, HPLOCHA).
- Proveďte převod z jiných typů objektů. Převeďte existující modely těles nebo povrchů, včetně složených modelů, na objekty sítě (VYHLSÍŤ).
- Vytvořte vlastní sítě (původní). Pomocí příkazu 3DSÍŤ vytvořte obecné sítě, obvykle skriptované pomocí jazyka AutoLISP, k vytvoření otevřených sítí. Pomocí příkazu OBSÍŤ vytvořte síť několika vrcholy definovanými zadanými souřadnicemi. Ačkoli lze vytvořit původní obecné a mnohoúhelníkové sítě, doporučujeme provést převod na vylepšený typ objektů sítě, abyste získali lepší funkce úprav.
Mozaikování
Mozaikování je sbírka rovinných tvarů, které pokrývají objekt sítě. Rozdělení mozaikování viditelné v nevybraných objektech sítě označuje hrany upravitelných ploch sítě. (Chcete-li rozdělení zobrazit ve vizuálním stylu Skrytý nebo Koncepční, je třeba nastavit u možnosti VSEDGES hodnotu 1.)

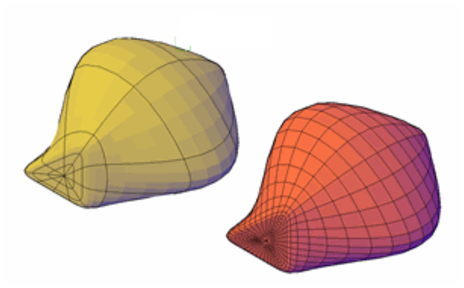

Při vyhlazení a vyostření objektů sítě lze zvýšit hustotu mozaikování (počet rozdělení).

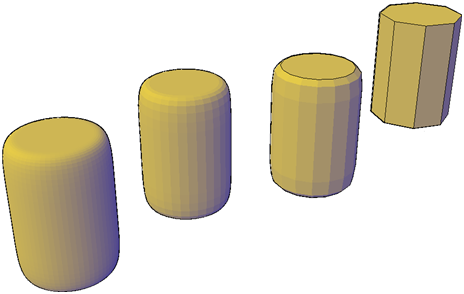

- Vyhlazení Určuje, jak blízko přiléhá povrch sítě k zakulacené formě. Úroveň vyhlazení sítě lze pro vybrané objekty zvýšit pomocí přírůstků nebo změnou úrovně vyhlazení v okně Vlastnosti. Úroveň vyhlazení 0 (nula) použije na objekt sítě nejnižší úroveň vyhlazení. Úroveň vyhlazení 4 použije vysoký stupeň vyhlazení.
- ZjemněníZečtyřnásobí počet rozdělení ve vybraném objektu sítě nebo ve vybraném podobjektu, například v ploše. Zjemnění slouží také k přenastavení aktuální úrovně vyhlazení na hodnotu 0, takže objekty již nebude možné nad danou úroveň zostřit. Protože zjemnění značně zvyšuje hustotu sítě, doporučujeme tuto možnost omezit na oblasti, které vyžadují detailní úpravy. Zjemnění také umožňuje odlití menších částí s nižším dopadem na celkový tvar modelu.
Vysoce zjemněná síť sice umožňuje detailní úpravy, ale může snížit výkon aplikace. Zachování maximální úrovně vyhlazení, plochy a rastru zabraňuje vytvoření sítí, které jsou pro efektivní úpravy příliš husté (použijte příkazy SMOOTHMESHMAXLEV a SMOOTHMESHGRID).
Nastavení hmotových vlastností před vytvářením a po vytváření
Lze nastavit výchozí hodnoty, které řídí různé hmotové vlastnosti před vytvořením a po vytvoření objektů sítě.
- Dialog Možnosti síťových primitiv Slouží k nastavení hustoty mozaikování (počet rozdělení) na kótu pro každý typ vytvářených objektů sítě.
- Dialog Možnosti mozaikování sítě Slouží k nastavení výchozích hodnot objektů 3D těles nebo povrchů, které chcete převést na síť. Možnosti definují, jak přesně plochy sítě přiléhají ke tvaru objektu a úrovně vyhlazení. Výchozí hodnoty lze nastavit také tak, aby pro převod objektu platilo nastavení dialogu Možnosti síťových primitiv.
- Okno Vlastnosti Slouží k úpravě vlastností objektů sítě a jejich podobjektů po jejich vytvoření. U vybraného objektu sítě lze změnit úroveň vyhlazení. U ploch a hran lze použít nebo odebrat vyostření a změnit úrovně zachování vyostření.
- Úroveň vyhlazení Ve výchozím nastavení nemají vytvářená síťová primitiva vyhlazení. Toto výchozí nastavení lze změnit pomocí možnosti Nastavení příkazu SÍŤ. Upravená hodnota vyhlazení bude zachována pouze v aktuální relaci výkresu.
