Typ čáry je opakující se posloupnost čárek, teček a mezer zobrazených v čáře nebo křivce. Typy čar přiřadíte k objektům buď podle hladiny, nebo explicitním určením typu čáry nezávisle na hladinách.
Všechny objekty jsou vytvořeny pomocí aktuálního typu čáry, který se zobrazí na paletě Vlastnosti a na kartě Výchozí na panelu Vlastnosti na pásu karet, pokud nejsou vybrány žádné objekty.
- Pokud je aktuální typ čáry nastaven na hodnotu DleHlad, budou objekty vytvořeny s typem čáry přiřazeným k aktuální hladině.
- Pokud je aktuální typ čáry nastaven na hodnotu DleBlok, budou objekty vytvářeny pomocí typu čáry Plná, což je plná čára bez vložených mezer, dokud nebudou sloučeny do definice bloku. Po vložení bloku do výkresu se zobrazí aktuální typ čáry pro tyto objekty.
- Pokud je aktuální typ čáry explicitně určen, například ACAD_ISO02W100, budou objekty vytvářeny s příslušným typem čáry bez ohledu na aktuální hladinu.
- Typ čáry PLNÁ se zobrazí jako nepřerušená čára.
Některé definice typů čar zahrnují text a značky.
Načtení typů čar
Dříve, než budete moci použít různé typy čar, bude třeba je načíst ze souboru definice typu čáry (LIN) pomocí Správce typu čáry (příkaz TYPČ) nebo prostřednictvím Správce vlastností hladiny, sloupec Typ čáry. Definice typu čáry bude po načtení typu čáry a uložení výkresu uložena ve výkresu.
K dispozici jsou dva soubory definic typů čar: acad.lin pro britské jednotky a acadiso.lin pro metrické jednotky. Typy čar ACAD_ISO lze vykreslovat s možností šířky pera ISO.
Definice typů čar, na které není odkazováno, můžete z výkresu odebrat pomocí příkazu ČISTI, nebo tak, že typy čar, na které není odkazováno, odstraníte ve Správci typu čáry. Typy čar DLEBLOK, DLEHLAD a PLNÁ nelze odstranit.
Ovládání měřítka typu čáry
Měřítko typu čáry můžete řídit globálně pro všechny objekty i výhradně pro jednotlivé objekty.
- Globální faktor měřítka řídí měřítko typu čáry globálně u nových i existujících objektů. Je dostupný ze Správce typu čáry, tlačítko Zobrazit detaily.
- Měřítko aktuálního objektu, které bývá označováno také jako měřítko typu čáry, určuje měřítko typu čáry pro nové objekty a je možné ho u existujících objektů nastavit explicitně. Je dostupné z palety Vlastnosti i ze Správce typu čáry.
Pokud chcete získat měřítko zobrazení typu čáry, vynásobíte aktuální měřítko objektu globálním faktorem měřítka.
V rozvržení je ve výchozím nastavení měřítko typu čáry v různých výřezech rozvržení automaticky nastaveno podle jednotek výkresového prostoru, a to bez ohledu na přiblížení objektů. Pokud vytvoříte nový výřez rozvržení, aktualizujte zobrazení měřítka typu čáry pomocí příkazu REGENV.
- Ve výchozím nastavení jsou globální a individuální měřítka typu čáry nastavena na hodnotu 1,00. Čím je faktor měřítka menší, tím více se vzor ve výkresové jednotce opakuje. Například s nastavením 0.5 jsou na zobrazovací jednotku zobrazeny dvě opakování vzoru v definici typu čáry.
- Ve většině případů byste měli u globálního faktoru měřítka ponechat nastavenou hodnotu 1,00.
- Tyto typy čar nezaměňujte za hardwarové typy čar nabízené některými plotry. Oba typy čárkované čáry mají podobné výsledky. Nepoužívejte však oba typy najednou, protože výsledky mohou být nepředvídatelné.
Zobrazení typů čar u krátkých segmentů a křivek

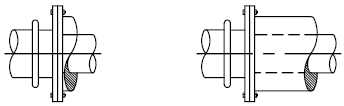

Vzor typu čáry můžete na každém segmentu křivky umístit do středu a určit způsob zobrazení typu čáry na krátkých segmentech. Je-li řádek příliš krátký na to, aby pojmul jednu sekvenci čárek, výsledkem bude plynulá čára mezi koncovými body, jak je znázorněno na obrázku.
U krátkých segmentů byste měli pro měřítka typů čar používat menší hodnoty.

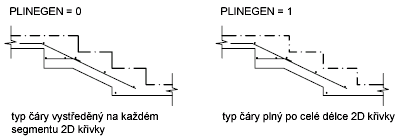

U křivek můžete určit, zda je vzor typu čáry ve středu na každém segmentu nebo pokračuje plynule přes vrcholy po celé délce křivky. Lze to provést nastavením systémové proměnné PLINEGEN.
