Vytvoří 3D skořepinové těleso.
Stěny můžete vytvářet pomocí přímkových i křivkových segmentů o konstantní výšce a šířce.
Pomocí příkazu POLYTĚLESO můžete převést existující úsečku, 2D křivku, oblouk nebo kružnici na těleso s pravoúhlým profilem. Polytěleso může mít křivkové segmenty, ale profil bude při výchozím nastavení vždy pravoúhlý.

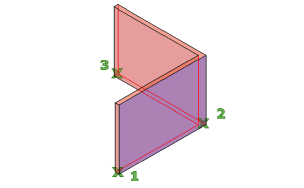

Pomocí příkazu POLYTĚLESO můžete nakreslit těleso stejným způsobem jako křivku. Systémová proměnná PSOLWIDTH nastavuje výchozí šířku pro těleso. Systémová proměnná PSOLHEIGHT nastavuje výchozí výšku pro těleso.
Zobrazí se následující výzvy.
Počáteční bod
Určuje počáteční bod pro segment polytělesa.
Objekt
Určuje objekt k převedení na těleso. Můžete převést:
- Úsečka
- Oblouk
- 2D křivka
- Kružnice
Výška
Udává výšku tělesa. Výchozí výška je nastavena na aktuální nastavení proměnné PSOLHEIGHT.
Šířku
Udává šířku tělesa. Výchozí šířka je nastavena na aktuální nastavení proměnné PSOLWIDTH.
Zarovnat
Nastaví šířku a výšku tělesa, které má být zarovnáno vlevo, vpravo nebo na střed, když definujete profil příkazem. Zarovnání je založeno na počátečním směru prvního segmentu profilu.
Další bod
Určuje další bod profilu polytělesa.
Oblouk
Přidá k tělesu obloukový segment. Výchozí počáteční směr oblouku je tečný k poslednímu vytaženému segmentu. Pomocí volby Směr můžete zadat odlišný počáteční směr.
- Uzavři
-
Uzavře těleso vytvořením lineárního nebo obloukového segmentu z posledního vrcholu k počátku tělesa.
- Směr
-
Určuje obloukový segment nastavením počátečního směru tečny a koncového bodu.
- Úsečka
-
Ukončí výzvu oblouku a nakreslí přímé segmenty.
- Druhý bod
-
Určuje druhý bod a koncový bod obloukového segmentu zadaného třemi body.
- Zpět
-
Odstraní poslední obloukový segment, který byl připojen k tělesu.
Uzavři
Uzavře polytěleso vytvořením úsečkového nebo obloukového segmentu od posledního zadaného bodu k počátečnímu bodu tělesa. Pro použití této volby je třeba určit aspoň tři body.
Zpět
Odstraní poslední obloukový segment, který byl připojen k tělesu.
