ROVINAPRŮŘ (příkaz)

Vytvoří objekt řezu, který se v rámci 3D objektu chová jako rovina řezu.

Hledat

Objekty roviny řezu vytvářejí řezy 3D těles, povrchů a sítí. Pomocí živých řezů použitých s objekty roviny řezu analyzujte model a uložte řezy jako bloky pro použití v rozvrženích.

Seznam možností

Zobrazí se následující možnosti.

Plocha nebo libovolný bod k určení polohy čáry řezu

Určí plochu pro vytvoření roviny objektu řezu.

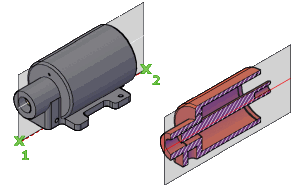

Můžete také vybrat libovolný bod na obrazovce, který se nenachází na ploše, a vytvořit tak objekt řezu nezávislý na tělese nebo povrchu. První bod určuje bod, okolo kterého se otáčí objekt řezu.

• Kterým bodem Nastaví druhý bod, který definuje rovinu objektu řezu.

Kreslit řez

Nadefinováním objektu řezu pomocí více bodů se vytvoří čára řezu se zalomením.

Tato možnost vytvoří objekt řezu se stavem Hranice řezu a s vypnutým živým průřezem.

Orto

Zarovná objekt řezu s pravoúhlou orientací vůči USS.

Objekt řezu obsahující všechny 3D objekty se vytvoří pomocí zadané orientace relativní k USS (nejde o aktuální pohled). Tato možnost vytvoří objekt řezu se stavem Rovina řezu a se zapnutým živým průřezem.

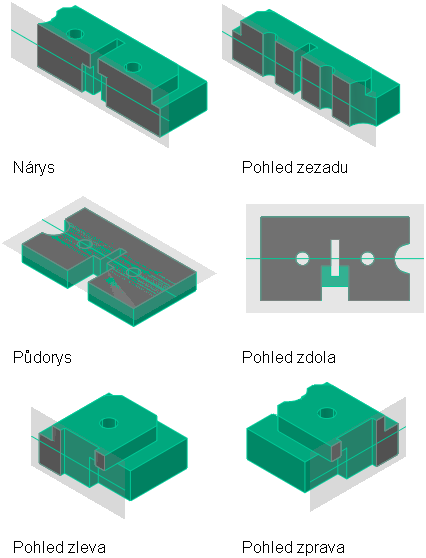

• Zarovnat řez podle Nastaví polohu objektu řezu tak, aby byl zarovnaný s jednou z následujících orientací USS:
  • Navrch
  • Dospod
  • Horní
  • Dole
  • Vlevo
  • Vpravo
