ZAOBLI (příkaz)

Zakulacuje a zaobluje hrany u objektů.

Hledat

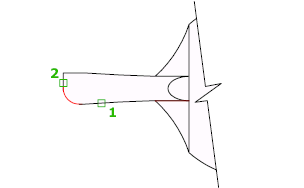

V příkladu je vytvořen oblouk, jehož tečnami jsou obě vybrané čáry. Na koncích oblouku jsou čáry oříznuty. Chcete-li namísto toho vytvořit ostrý roh, zadejte nulový poloměr.

Zaoblovat můžete oblouky, kružnice, elipsy, eliptické oblouky, úsečky, křivky, polopřímky, křivky spline a přímky.

Zaoblit lze také 3D tělesa a povrchy. Vyberete-li objekt sítě pro zaoblení, lze před pokračováním v operaci zvolit převod sítě na těleso nebo povrch. (není k dispozici v aplikaci AutoCAD LT).

Zobrazí se následující výzvy.

První objekt

Vybere první ze dvou objektů potřebných k definici zaoblení 2D.

Pokud pracujete s 3D modelem, můžete také vybrat hranu 3D tělesa. (není k dispozici v aplikaci AutoCAD LT).

Použití rohu druhým objektem nebo kliknutím s podrženou klávesou Shift

Vytvořte ostrý roh metodou výběru objektu nebo přidržením klávesy Shift a výběrem objektu.

Pokud vyberete čáry, oblouky nebo lomené čáry (křivky), jejich délky se upraví tak, aby se vešly do oblouku zaoblení. Stisknutím a podržením klávesy Shift při výběru objektů můžete změnit aktuální poloměr zaoblení na hodnotu 0.

Jestliže jsou vybranými objekty přímkové segmenty křivky 2D, mohou spolu sousedit nebo být odděleny jedním segmentem. Jestliže jsou odděleny dalším segmentem křivky, příkaz ZAOBLI vymaže segment, který je odděluje, a nahradí jej zaoblením.

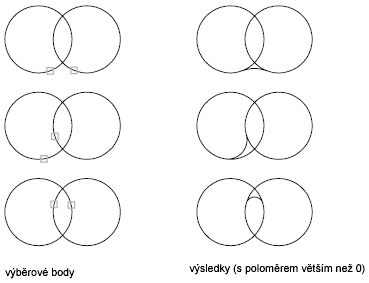

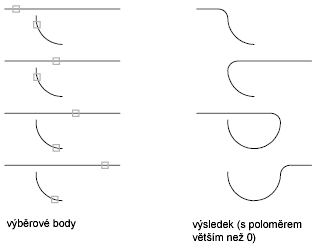

Mezi oblouky a kružnicemi může existovat více zaoblení. Vyberte objekty v blízkosti koncových bodů budoucího zaoblení.

Příkaz ZAOBLI neořezává kružnice; oblouk zaoblení plynule navazuje na kružnici.

Pokud vyberete těleso 3D, můžete vybrat více hran, ale je nutné je vybírat individuálně. (není k dispozici v aplikaci AutoCAD LT).

Zpět

Vrátí zpět předchozí akci příkazu.

Křivka

Vloží zaoblení do každého vrcholu křivky 2D, ve kterém se protínají dva přímkové segmenty.

Poznámka: Můžete zaoblit také koncové body otevřené křivky, a to tak, že před zadáním této možnosti vyberete segment křivky.

Výběr 2D křivky: Jestliže část oblouku rozděluje dva úsečkové segmenty, které se u oblouku sbíhají, příkaz ZAOBLI obloukový segment odstraní a nahradí ho obloukem zaoblení.

Rádius

Definuje poloměr oblouku zaoblení.

Hodnota, kterou zadáte, se stane aktuálním poloměrem pro následující příkazy ZAOBLI. Změna této hodnoty již nemá vliv na existující oblouky zaoblení.

Ořež

Tato hodnota určuje, zda příkaz ZAOBLI ořezává vybrané hrany až ke koncovým bodům oblouku zaoblení.

Nkrát

Zaoblí hrany více než jedné množiny objektů.

Hrana

(není k dispozici v aplikaci AutoCAD LT).

Vybere jednu hranu. Ve vybírání hran můžete pokračovat, dokud nestisknete klávesu Enter.

Pokud vyberete tři nebo více hran, které se sbíhají ve vrcholu a tvoří roh krychle, příkaz ZAOBLI v případě, že tři náhodná zaoblení mají stejný poloměr, vypočítá přechod vrcholu, který je částí koule.

Řetěz

Provede změnu z výběru jednotlivých hran na výběr sekvence tečných hran zvaný řetězový výběr.

Řetěz hrany. Výběrem jedné hrany je také vybrána sekvence tečných hran. Když například vyberete hranu na vrcholu krychle 3D, budou příkazem ZAOBLI vybrány také ostatní tečné hrany na vrcholu.
Hrana. Přepne na režim výběru jedné hrany.

Smyčka

Určuje smyčky hran na ploše tělesa. Pro každou hranu jsou k dispozici dvě možné smyčky. Po výběru smyčky hrany budete vyzváni k Přijetí aktuálního výběru nebo k výběru Další smyčky.

Poloměr
