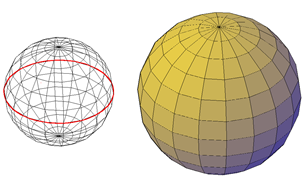

Pomocí jedné z možných metod vytvořte síťovou kouli.
Pokud začnete středovým bodem, středová osa síťové koule je rovnoběžná s osou Z aktuálního uživatelského souřadnicového systému (USS).
K nastavení výchozího počtu dělení pro síťovou kouli můžete použít dialog Možnosti síťových základních .
Po vytvoření síťových primitiv lze aktuální úroveň vyhlazení objektu upravit.
Možnosti vytváření síťové koule
Možnost Koule příkazu SÍŤ nabízí několik způsobů určení velikosti vytvářené síťové koule.
- Zadáním tří bodů nastavte velikost a rovinu obvodu. Pomocí možnosti 3B (Tři body) definujte velikost koule kdekoli ve 3D prostoru. Tři body definují také rovinu daného obvodu.
- Zadáním dvou bodů nastavte průměr nebo poloměr. Pomocí možnosti 2B (Dva body) definujte velikost koule kdekoli ve 3D prostoru. Rovina obvodu je rovnoběžná s rovinou XY USS a hodnota Z je určena hodnotou Z prvního bodu.
- Nastavte polohu tečnou ke dvěma objektům. Pomocí možnosti Ttr (Tečna, Tečna, Poloměr) definujte body na dvou objektech. V závislosti na vzdálenosti poloměru bude nová koule umístěna co nejblíže k zadaným bodům tečny. Tečnost lze nastavit pomocí kružnic, oblouků, úseček a 3D objektů. Body tečny jsou promítnuty do aktuálního USS. Vzhled tečny je ovlivněn aktuální úrovní vyhlazení.
