PŘEVNATĚLESO (příkaz)

Slouží k převádění 3D sítí a křivek a kružnic s tloušťkou na 3D tělesa.

Hledat

Využijte výhod funkcí, které jsou dostupné pro modelování 3D těles. Při převádění sítě můžete určit, zda budou převedené objekty hladké nebo složené z ploch a zda budou jejich plochy sloučeny.

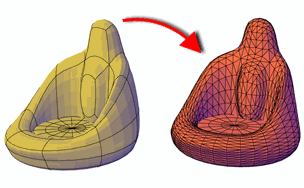

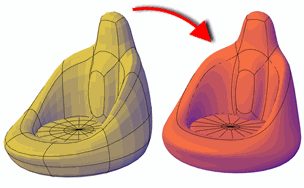

Hladkost a počet ploch výsledného 3D tělesa řídí systémová proměnná SMOOTHMESHCONVERT. Zatímco předchozí příklad znázorňuje převedení na hladké, optimalizované 3D těleso, následující příklad znázorňuje převedení na 3D těleso složené z ploch, přičemž jeho plochy nejsou sloučeny ani optimalizovány.

Následující tabulka uvádí objekty, které lze převést na objekty těles, a některá omezení jejich převodu.

Objekty, které lze převést na 3D tělesa

Objekt	Požadované vlastnosti
Síť	Slouží k obklopení objemu bez mezer mezi hranami (vodotěsný).
Křivka	Uzavřené křivky s jednotnou šířkou, s tloušťkou
Křivka	Uzavřené křivky s nulovou šířkou, s tloušťkou
Povrch	Slouží k obklopení objemu bez mezer mezi hranami (například otočený povrch, který je na obou koncích ukončen nebo uzavřen objekty sítě, které byly převedeny na povrchy). Pokud je povrch obklopen vodotěsnou oblastí, lze jej také převést na těleso pomocí příkazu TVARUJZPOVRCHŮ.

Omezení převodu na objekty těles

Objekt	Popis
Křivka	Nemůže obsahovat vrcholy s nulovou šířkou.
Křivka	Nemůže obsahovat segmenty s proměnnou šířkou.
Oddělit objekty, které simulují uzavřený povrch	Nesmí být rovinné povrchy se souvislými hranami nebo 3D objemový kvádr rozbalený do šesti oblastí. Pomocí příkazu PŘEVNATĚLESO nelze tyto oddělené objekty převést zpět na tělesa.
Rovinné povrchy se souvislými hranami	Samostatné objekty nelze převést ani tehdy, jsou-li obklopeny objemem bez mezer. Pokud je povrch obklopen vodotěsnou oblastí, lze jej převést na těleso pomocí příkazu TVARUJZPOVRCHŮ.
Rozbalené 3D těleso	Samostatné objekty (v tomto případě oblasti) nelze pomocí příkazu PŘEVNATĚLESO převést. Lze je však převést na těleso pomocí příkazu TVARUJZPOVRCHŮ.

Objekty, které chcete převést, můžete vybrat před spuštěním příkazu.

Systémová proměnná DELOBJ určuje, zda se geometrie používaná k vytváření 3D objektů při vytvoření nového objektu automaticky odstraní, nebo zda budete k odstranění těchto objektů vyzváni.

Zobrazí se následující výzvy.

Vybrat objekty

Určuje jeden nebo více objektů, které mají být převedeny na objekty 3D tělesa. Vybrat lze objekty s tloušťkou nebo objekty sítě.

Pokud jeden nebo několik objektů ve výběrové množině nejsou platné pro příkaz, objeví se znovu výzva k vybrání objektů.
