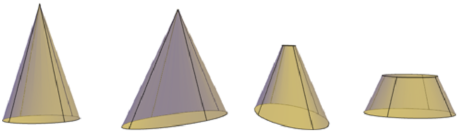

Vytvořte ostře zkosený nebo komolý kužel s kruhovou nebo eliptickou základnou.
Ve výchozím nastavení leží základna kuželu v rovině XY aktuálního USS. Výška kuželu je paralelní s osou Z.
Možnosti vytváření kužele
Pomocí následujících možností lze řídit velikost a natočení vytvořeného kužele:
- Nastavte výšku a orientaci. Použijte možnost Koncový bod osy příkazu KUŽEL. Pomocí možnosti Horní poloměr určete koncový bod osy jako bod kužele nebo střed horní plochy. Konec osy může být umístěn kdekoli v 3D prostoru.
- Vytvořte komolý kužel.Pomocí možnosti Horní poloměr příkazu KUŽEL vytvořte komolé těleso, které se zužuje k eliptické nebo rovinné ploše.
Nástroj Komolé těleso je dostupný také na kartě Modelování na paletě nástrojů. Vrchol kužele lze změnit také pomocí uzlů a převést jej na rovnou plochu.
- Určete obvod a základní rovinu. Možnost 3B (Tři body) příkazu KUŽEL slouží k definování velikosti a roviny základny kužele kdekoli ve 3D prostoru.
- Definujte úhel zúžení. Vytvořte kónické těleso, které vyžaduje k definování stran daný úhel, a nakreslete 2D kružnici. Poté pomocí příkazu VYTÁHNI a možnosti Úhel zúžení kružnici zužte pod úhlem podél osy Z. Tímto způsobem se však vytvoří vytažené těleso, nikoli skutečné primitivum ve tvaru kužele.
