Zmenšování mračen bodů pomocí oříznutí podle hranice

Jak definovat obdélníkové, mnohoúhelníkové nebo kruhové hranice zmenšení a jak převrátit, zobrazit, skrýt nebo odstranit výsledné plochy.

Ořezání obdélníkové, mnohoúhelníkové nebo kruhové plochy

  1. V kreslicí ploše vyberte mračno bodů.
  2. Klikněte na kartu Mračno bodů panel Oříznutí Vytvořit oříznutí (dílčí panel).
    Hledat
  3. Vyberte tvar plochy, kterou chcete oříznout.
    Poznámka: Ořezání se tvoří vzhledem k aktuálnímu pohledu, ne k aktuálnímu USS.
    • Vyberte možnost obdélníku. Určení obdélníkové plochy.
    • Vyberte možnost polygonu. Určení série bodů k definování vlastního tvaru polygonu. Stisknutím klávesy Enter polygon uzavřete.
    • Vyberte možnost Kruhové. Určení středu a poloměru kružnice.
  4. Určete, zda chcete zachovat body uvnitř nebo vně hranice oříznutí.

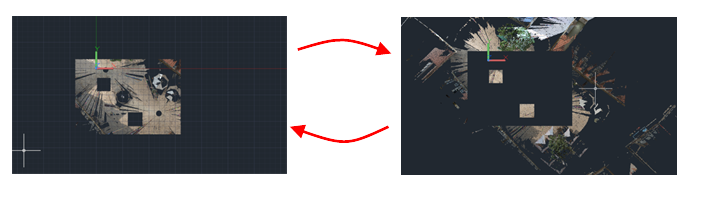

Převrácení oříznutí

Po zmenšení mračna bodů můžete změnit nastavení, zda se mají zobrazit body uvnitř hranice oříznutí nebo mimo hranici oříznutí pomocí převrácení oříznutí.

  1. Vyberte mračno bodů s oříznutými oblastmi.
  2. Klikněte na kartu Mračno bodů panel Oříznutí Převrátit. Hledat

Zobrazení nebo skrytí oříznutých oblastí

  1. Vyberte mračno bodů s oříznutými oblastmi.
  2. Klikněte na kartu Mračno bodů panel Oříznutí Zobrazit/Skrýt. Hledat

Odstranění oříznutých oblastí

  1. Vyberte mračno bodů s oříznutými oblastmi.
  2. Použijte jeden z následujících postupů:
    • Chcete-li odstranit poslední oříznutou plochu, klikněte na kartu Mračno bodů panel OříznutíZrušit oříznutí poslední. Hledat
    • Pokud chcete odebrat všechny oříznuté oblasti, klikněte na kartu Mračno bodů panel OříznutíZrušit oříznutí všech. Hledat
