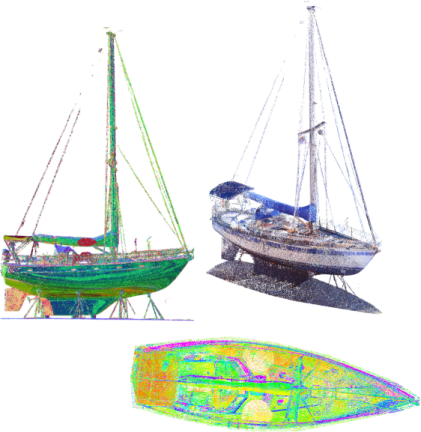

Mračno bodů je velká kolekce bodů umístěných v trojrozměrném souřadnicovém systému. Miliony bodů načtených pomocí 3D laserových skenerů nebo jiných technologií tvoří 3D znázornění existujících struktur.
Soubory mračen bodů podporují proces návrhu tím, že poskytují reálný kontext, ve kterém lze znovu vytvářet odkazované objekty nebo vkládat další modely. Jakmile je mračno bodů připojeno k výkresu, můžete ho použít jako vodítko při kreslení, změnit jeho zobrazení nebo použít styly barev k odlišení různých prvků.
Použití aplikace Autodesk® ReCap k vytvoření mračen bodů ze souborů skenování
Mračna bodů jsou odvozena z nezpracovaných dat shromážděných pomocí 3D skeneru, který získává body skenováním budov, topografií nebo vyrobených předmětů. Než budete moci data použít, je nutné je převést na čitelné soubory mračen bodů. K převedení nezpracovaných skenovaných dat na soubory skenování (soubory RCS) a k vytvoření souborů projektu (soubory RCP), které odkazují na více souborů RCS, použijte aplikaci ReCap. Oba tyto formáty lze připojit k výkresu aplikace AutoCAD.
Připojení mračna bodů k výkresu
Připojení souboru RCS nebo RCP k výkresu se podobá připojení jakékoli jiné externí reference (xref). Pokud se měrná jednotka v připojeném mračnu bodů liší od jednotek v cílovém výkresu, mračno bodů se automaticky přizpůsobí na základě typu jednotky v cílovém výkresu.
Vizualizace mračen bodů
Pokud chcete zjednodušit zobrazení a zdokonalit výkon, změňte nastavení zobrazení. K vizuální reprezentaci dat, která vás zajímají, použijte barevné styly.

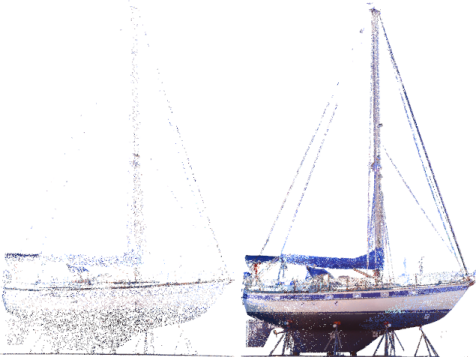

- Upravte hustotu mračna bodů a velikost bodů. Výkon programu a vizuální šum můžete řídit zvýšením nebo snížením počtu viditelných bodů i jejich velikosti.

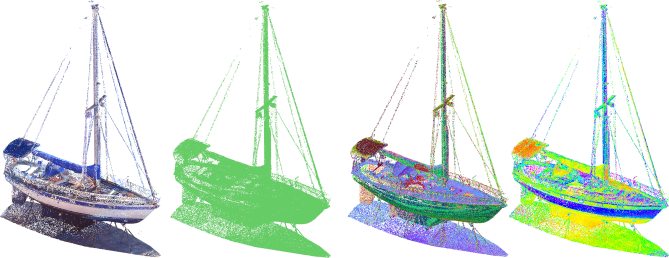

- Použití stylů barev. Styly barev vám pomohou analyzovat prvky v rámci mračna bodů. Je možné zachovat původní barvy snímku nebo pro mračno bodů použijte styl na základě barvy objektu, normály (orientace bodu), intenzity, výšky nebo klasifikace dat LAS.
Oříznutí mračen bodů

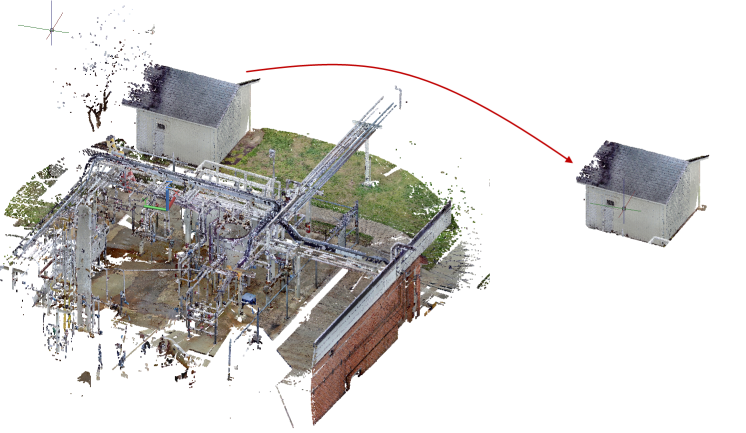

Ořízněte obdélníkové, mnohoúhelníkové nebo kruhové oblasti a zobrazte tak jenom nejdůležitější části mračna bodů.
Standardní operace úprav pro mračna bodů
- Mračna bodů můžete vyjmout, kopírovat, vložit, přesunout, otočit a vymazat a můžete nastavit jejich měřítko.
- Na paletě Vlastnosti můžete změnit obecné vlastnosti, například barvu a hladinu. Dále můžete upravit bod vložení, otočení a měřítko, mračno bodů zamknout a odemknout, zobrazit nebo skrýt oříznuté plochy a vybrat styly barev a barevné schéma.
Navigace v mračnech bodů
K navigaci v mračnech bodů lze použít několik nástrojů, které jsou k dispozici.
- Pokud chcete zobrazit nebo skrýt samostatné oblasti (soubory RCS) v projektu mračna bodů (souboru RCP), použijte Správce mračen bodů. Dvojitým kliknutím na snímek ve Správci mračen bodů zobrazíte mračno bodů z bodu pohledu umístění kamery pro tento snímek. K rozhlížení slouží příkazy 3DCÍL nebo 3DPROCH.
- Pokud chcete nastavit cílový bod při orbitu kolem mračna bodů, použijte příkaz 3DORBIT ve spojení se systémovou proměnnou ORBITAUTOTARGET.
- Příkazy 3DORBIT
, 3DCÍL
a 3DPROCH
jsou k dispozici na panelu Zobrazení kontextové karty Mračno bodů:
- Pomocí možnosti Objekt příkazu USS můžete zarovnat systém USS s nejbližším bodem v mračnu bodů nebo v jednom z jeho rovinných segmentů (pokud mračno bodů obsahuje data segmentace z aplikace Autodesk ReCap).
