Kóty mohou být asociativní, neasociativní nebo rozložené. Asociativní kóty se přizpůsobují změnám měřených geometrických objektů.
Asociace kót definuje vztah mezi geometrickými objekty a kótami určujícími jejich vzdálenosti a úhly. Existují tři typy asociativity mezi geometrickými objekty a kótami.
- Asociativní kóty . Asociativní kóty se automaticky přizpůsobí změnám geometrických objektů, se kterými jsou asociovány, a to svým umístěním, orientací a hodnotami rozměrů. Kóty v rozvržení mohou být asociovány s objekty v modelovém prostoru. Tyto kóty jsou vytvářeny, když je systémová proměnná DIMASSOC nastavena na hodnotu 2.
- Neasociativní kóty . Vybrané a upravené s geometrií, kterou měří. Neasociativní kóty se nemění, jestliže se mění jimi měřené geometrické objekty. Tyto kóty jsou vytvářeny, když je systémová proměnná DIMASSOC nastavena na hodnotu 1.
- Rozložené kóty . Obsahují několik samostatných objektů než jediný kótovaný objekt. Tyto kóty jsou vytvářeny, když je systémová proměnná DIMASSOC nastavena na hodnotu 0.
Zda je kóta asociativní či neasociativní, lze určit výběrem kóty a provedením jednoho z těchto úkonů:
- Pomocí palety Vlastnosti (ve verzi pro systém Windows) nebo nástroje Properties Inspector (ve verzi pro systém Mac) zobrazte vlastnosti kóty.
- Pomocí příkazu VÝPIS zobrazte vlastnosti kóty.
- Ve verzi pro systém Windows můžete pomocí funkce Rychle vybrat filtrovat výběr asociativních nebo neasociativních kót.
Za částečně asociativní je považována kóta, která má s geometrickým objektem asociovaný pouze jeden konec. Obnovit asociativitu neasociativních kót můžete pomocí příkazu KÓTYPŘIPOJ.
Sledování poznámek
Asociativita mezi kótou a objektem může být ztracena z několika důvodů. Například:
- Pokud bude blok předefinován tak, že se přesune hrana, ke které je asociována kóta, nebude zachována asociativita mezi kótou a referencí bloku.
- Pokud bude při akci aktualizace nebo úpravy odebrána kótovaná hrana, nebude zachována asociativita mezi kótou a pohledem výkresu dokumentace modelu.
Ke sledování asociativity odkazu můžete použít sledování poznámek. Když je zapnuté sledování poznámek, budou pomocí indikátoru označeny příznakem kóty, které ztratí asociativitu.

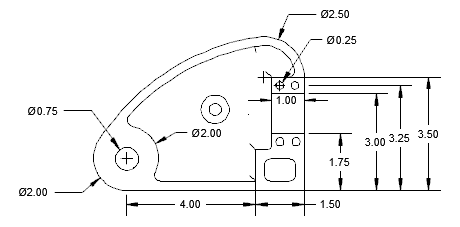

Před aktualizací události

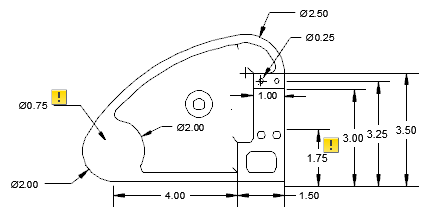

Po aktualizaci události
Kliknutím na indikátor zobrazíte nabídku, která obsahuje možnosti specifické pro odpovídající poznámky se zrušenou asociativitou. Nabídka u kóty, která ztratila asociativitu, poskytuje přístup k příkazům KÓTYPŘIPOJ a VYMAŽ.
Zvláštní situace a omezení
Občas je třeba použít příkaz KÓTYREGEN k aktualizaci asociativních kót po posunu pohledu nebo zoomování, po otevření výkresu upraveného v dřívější verzi aplikace nebo po otevření výkresu s externími referencemi, které byly změněny.
Asociativní kóty podporují většinu typů objektů, které je vhodné kótovat. Nepodporují objekty, jako jsou například
- Šrafy
- Obrázky
- Podložení
- Objekty multičar
- 2D tělesa
- Objekty s nenulovou vlastností 3D tloušťky
Kóty přidružené výkresovým pohledům modelu svoji asociativitu ztratí, když je výkres otevřen a znovu uložen v aplikaci AutoCAD ve verzi starší než 2012.
