O kótování

Kótování je proces vkládání poznámek o rozměrech do výkresu.

Kóty lze vytvořit pro mnoho typů objektů v mnoha směrech. Základní typy kót jsou

• Lineární
• Radiální (poloměr, průměr a zalomeno)
• Úhlová
• Staniční
• Délka oblouku

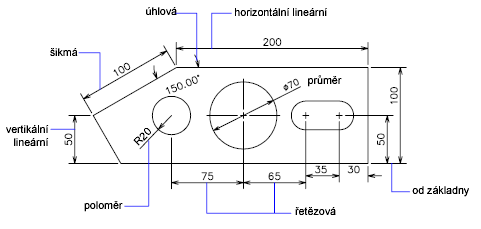

Lineární kóty mohou být horizontální, vertikální, šikmé, otočené, od základny nebo řetězové. Obrázek nabízí jednoduché příklady.

Pomocí více než 70 nastavení orientovaných na kótování ve Správci kótovacích stylů můžete řídit téměř všechny aspekty vzhledu kót. Můžete například přesně nastavit mezeru mezi vynášecími čarami a kótovaným objektem. Všechna tato nastavení lze uložit jako jeden nebo více kótovacích stylů. Pokud uložíte kótovací styly do souboru šablony výkresu (DWT), budou k dispozici pokaždé, když vytvoříte nový výkres.

Poznámka:

Ke zjednodušení organizace výkresu a velikosti kót je vhodnější vytvářet kóty v rozvrženích než v modelovém prostoru.
