Vytvořte prstencové těleso, které připomíná vnitřní trubici pneumatiky.
Anuloid má dva poloměry. Jedna hodnota definuje trubici. Druhá hodnota definuje vzdálenost od středu anuloidu ke středu trubice. Ve výchozím nastavení je anuloid rovnoběžný s rovinou XY aktuálního USS, která jej rozděluje na polovinu.

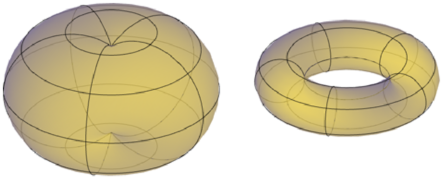

Anuloid může protínat sám sebe. Anuloid, který protíná sám sebe, nemá středový otvor, protože poloměr trubice je větší než poloměr anuloidu.
Možnosti vytváření anuloidu
Pomocí následujících možností lze řídit velikost a natočení vytvořeného anuloidu:
- Nastavte velikost a rovinu obvodu nebo poloměru. Pomocí možnosti 3B (Tři body) definujte velikost anuloidu kdekoli ve 3D prostoru. Tři body definují také rovinu daného obvodu. Pomocí této možnosti lze při vytváření anuloidem otáčet.
- Nastavte obvod nebo poloměr. Pomocí možnosti 2B (Dva body) definujte velikost anuloidu kdekoli ve 3D prostoru. Rovina obvodu odpovídá hodnotě Z prvního bodu.
- Nastavte velikost a polohu anuloidu vzhledem k dalším objektům. Pomocí možnosti Ttr (Tečna, Tečna, Poloměr) definujte anuloid, který bude tečný ke dvěma kružnicím, obloukům, úsečkám a některým 3D objektům. Body tečny jsou promítnuty do aktuálního USS.
