Zkosení spojí dva objekty, které se setkají ve zploštělém nebo zkoseném rohu.
Zkosení spojí dva objekty šikmou čarou. Obvykle je toho využito pro reprezentaci zkosené hrany rohu.
Zkosit je možné:
- Úsečky
- Křivky
- Polopřímky
- Přímky
- 3D tělesa (není k dispozici v aplikaci AutoCAD LT).
Příkaz ZKOS lze použít ke zkosení všech rohů křivky pomocí jednoho příkazu.
Pokud oba objekty, které jsou zkoseny, leží ve stejné hladině, úsečka zkosení bude také vytvořena v této hladině. Jinak bude zkosená čára vytvořena v aktuální hladině. Hladina ovlivňuje vlastnosti objektů včetně barvy a typu čáry.
Pomocí volby Násobně zkosíte v rámci příkazu více než jednu množinu objektů.
Zkosení zadáním vzdáleností

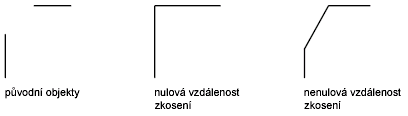

Vzdálenost zkosení je délka, o kterou je každý objekt oříznut nebo prodloužen tak, aby se setkal s úsečkou zkosení nebo aby protnul další objekt. Pokud jsou obě vzdálenosti zkosení 0, zkosení ořízne nebo prodlouží dva objekty tak, aby se protnuly, ale nevytvoří úsečku zkosení. Stisknutím a podržením klávesy Shift při výběru objektů můžete změnit aktuální vzdálenosti zkosení na hodnotu 0.

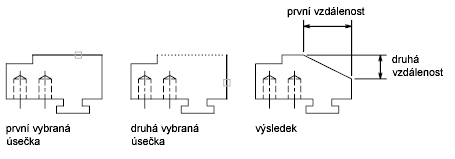

V následujícím příkladu nastavíte vzdálenost zkosení na 0.5 pro první úsečku a na 0.25 pro druhou úsečku. Po zadání vzdálenosti zkosení vyberete dvě úsečky následovně.
Oříznutí a prodloužení zkosených objektů
Při výchozím nastavení jsou objekty při zkosení ořezány, ale pomocí volby Ořež můžete stanovit, že mají zůstat neořezány.

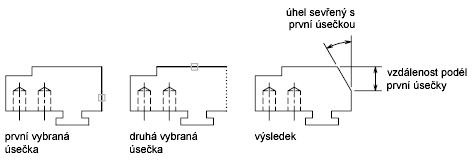

Zkosení zadáním délky a úhlu
Dva objekty můžete zkosit zadáním místa, kde má na prvním objektu začít zkosení, a zadáním úhlu, který svírá úsečka zkosení s tímto objektem.
V tomto příkladu provádíte zkosení dvou úseček tak, že úsečka zkosení začíná ve vzdálenosti 1.5 jednotky od průsečíku na první úsečce a svírá s touto úsečku úhel 30 stupňů.

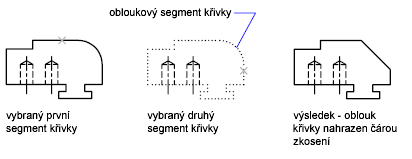

Zkosení křivky a segmentů křivky
Je možné zkosit segmenty křivky, které spolu sousedí nebo jsou odděleny ne více než jedním obloukovým segmentem. Jestliže jsou odděleny obloukovým segmentem jako na obrázku, zkosení vymaže oblouk a nahradí jej čárou zkosení.
Zkosit lze také koncové body otevřené křivky. Tato operace vytvoří uzavřenou křivku.

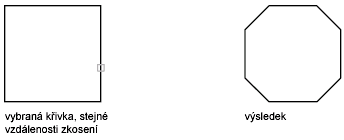

Zkosení celé křivky
Při zkosení celé křivky se zkosí každý průsečík. Nejlepších výsledků dosáhnete, když použijete stejné vzdálenosti zkosení.
V tomto příkladu jsou vzdálenosti zkosení nastaveny na stejné hodnoty.
Jestliže zkosíte celou křivku, zkoseny budou pouze segmenty, které jsou dostatečně dlouhé s ohledem na vzdálenost zkosení. Křivka na následujícím obrázku má některé segmenty příliš krátké na to, aby mohly být zkoseny.
