Popisky mohou být samostatné nebo připojené k objektu. Šablona popisku definuje, která pole databázové tabulky jsou v popisku zobrazena.
Popisky jsou víceřádkové textové objekty zobrazující ve výkresu údaje z vybraných polí uložených v externích databázových tabulkách. Popisky mohou být samostatně stojící nebo připojené k objektům.
Popisky připojené k objektům jsou těsně připojeny, což znamená, že popisek je změněn, když dojde ke změně objektu, ke kterému je připojen.
Před přidáním popisků je nutné vytvořit šablony popisků. Šablony popisků definují pole v databázové tabulce, ze které bude text popisku generován.
Vytvoření a úprava popisek a šablon popisek
Spojení nabízejí výkonný mechanismus pro asociování externích dat s grafickými objekty programu. Výběrem připojených objektů můžete snadno přistupovat k jejich asociovaným záznamům v databázové tabulce. I spojení však mají určitá omezení. Předpokládejme například, že chcete vytisknout výkres včetně externích dat asociovaných s jednotlivými spojeními. Jelikož spojení fungují pouze jako ukazatele na externí databázovou tabulku, externí data se ve vytištěném výkresu vůbec neobjeví. Pro případy, kdy chcete ve výkresu mít viditelné reprezentace externích dat, nabízí program popisky.
Popisky jsou víceřádkové textové objekty zobrazující ve výkresu údaje z vybraných polí uložených v externí databázové tabulce.
Popisky vytvořené v programu mohou být samostatné nebo připojené k určitému grafickému objektu. Samostatné popisky existují ve výkresu nezávisle na všech grafických objektech. Připojené popisky jsou těsně svázány s daným objektem. Pokud tento objekt posunete, posune se i popisek. V případě, že daný objekt zkopírujete do schránky, zkopíruje se i popisek. Jestliže odstraníte objekt s popiskem, bude odstraněn i popisek. Popisky asociované s grafickými objekty se zobrazují s odkazem.

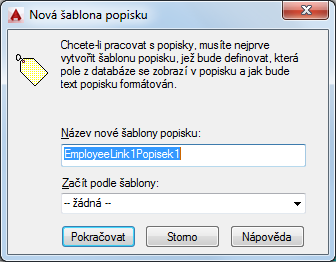

Chcete-li pracovat s popisky, musíte nejprve vytvořit šablonu popisku definující, která pole z databáze budou v popisku zobrazena a jak bude text popisku formátován.
Úpravy šablon popisek
Po definování šablony popisku je někdy nutné šablonu editovat. Například se můžete rozhodnout zobrazit ve výkresu další pole databázové tabulky nebo změnit písmo či velikost popisky. Dále je možné zadat několik nastavení odsazení, která ovlivní bod vložení popisky (nebo asociované odkazové čáry připojených popisek).
Karta Odsazení popisky dialogu Šablona popisky určuje hodnoty odsazení souřadnic X a Y popisek a odkazů. V následující tabulce jsou uvedeny účinky těchto nastavení na samostatné i připojené popisky.
|
Volby karty Odsazení popisky |
||
|---|---|---|
|
Volba |
Samostatné popisky |
Připojené popisky |
|
Počátek |
Není |
Určuje počáteční bod odkazové čáry. Tento bod je definován vzhledem k rozsahu grafického objektu, k němuž je popisek připojen. Předpokládejme například, že zadáte nastavení Počátek volbou Horní levý pro popisku připojenou k obdélníkovému grafickému objektu. Konec odkazové čáry bude vložen do levého horního rohu obdélníka. |
|
Odkaz Odsazení |
Není |
Určuje X a Y odsazení pro víceřádkový textový objekt s ohledem na asociovaný odkaz. Ve výchozím nastavení jsou volby Odsazení odkazu X a Y nastaveny na hodnotu 1, to znamená, že text popisky je od tipu odkazu odsazený o 1 jednotku v rovině X a Y. |
|
Tipy Odsazení |
Určuje odsazení popisku X a Y od bodu vložení zadaného popisku. Například X a Y nastavené na –1 způsobí, že se popisek vloží na pozici odsazenou o -1 jednotku v rovinách X a Y od bodu vložení, který určíte ve výkresu. |
Určuje odsazení X a Y tipu odkazu od hodnoty zadané pomocí volby Začátek. Předpokládejme například, že zadáte nastavení Počátek volbou Horní levý pro popisku připojenou k obdélníkovému grafickému objektu. Také zadáte hodnotu 1 pro Odsazení tipu X a Y. Tip odkazu se vloží o 1 jednotku v rovinách X a Y od levého horního rohu obdélníka. |
Úpravy popisek
Hotové popisky můžete upravovat a manipulovat s nimi množstvím způsobů. Popisky a jejich odkazy lze přesunovat a měnit jejich velikost pomocí běžných příkazů jako KOPIE, POSUN a MĚŘÍTKO. Je důležité uvědomit si, že změny provedené u jednotlivých instancí popisek nemají vliv na šablonu popisek ani ji nepředefinují.
