Stavy objektu řezu

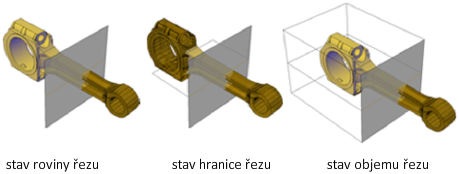

Objekty řezu mohou mít následující stavy zobrazení:
- Rovina řezu Zobrazí se čára řezu a průhledný indikátor roviny řezu. Rovina řezu se rozprostírá do nekonečna všemi směry.
- Hranice řezu. 2D kvádr zobrazuje meze roviny řezu v rovině XY. Podél osy Z se rovina řezu rozprostírá do nekonečna.
- Objem řezu. 3D kvádr zobrazuje meze roviny řezu ve všech směrech.
Mezi stavy objektů lze přepínat kliknutím na uzel Nabídka, který se zobrazuje při výběru objektu řezu.
Vlastnosti objektu řezu
Vlastnosti objektu řezu se mění stejným způsobem jako vlastnosti jakéhokoli jiného objektu aplikace AutoCAD. U každého objektu řezu lze změnit název, hladinu a typ čáry. Lze také změnit barvu a průhlednost indikátoru roviny řezu.
