USSI (příkaz)

Řídí viditelnost, umístění, vzhled a volitelnost ikony USS.

Hledat

Poznámka: Ve výchozím nastavení je panel Souřadnice skrytý v pracovním prostoru Kreslení a poznámky. Chcete-li panel Souřadnice zobrazit, klikněte na kartu Pohled, potom klikněte pravým tlačítkem a vyberte položku Zobrazit panely a poté klikněte na položku Souřadnice. Ve 3D pracovních prostorech (nejsou k dispozici v aplikaci AutoCAD LT), se panel Souřadnice nachází na kartě Výchozí.

Ikona USS označuje umístění a orientaci aktuálního USS. S ikonou USS můžete manipulovat pomocí uzlů. Toto řídí systémová proměnná UCSSELECTMODE.

Poznámka: Pokud není umístění počátku systému USS ve výřezu viditelné, zobrazí se ikona USS v levém dolním rohu výřezu.

V papírovém prostoru a v modelovém prostoru jsou zobrazovány různé ikony uživatelského souřadnicového systému. V modelovém prostoru můžete volit mezi 2D a 3D styly zobrazení ikony (viz možnost Vlastnosti):

• 2D Písmeno W se v úseku Y ikony objeví tehdy, pokud je USS totožný s globálním souřadnicovým systémem (GSS). Jestliže je USS natočený tak, aby osa Z ležela v rovině rovnoběžné s rovinou pohledu, tj. pokud je rovina XY k pozorovateli otočená hranou, je ikona 2D USS nahrazena ikonou zlomené tužky.
• 3D Pokud je aktuální USS totožný s GSS a zobrazujete USS shora (kladný směr osy Z), zobrazí se v počátku v rovině XY čtverec. Pokud se na USS díváte zespodu, čtverec chybí. Osa Z je při pohledu z úrovně nad rovinou XY plná a při pohledu zpod roviny XY čárkovaná.

Následující příklady zobrazují dvě ikony 3D USS zobrazené v modelovém prostoru a ikonu USS zobrazenou v rozvržení výkresového prostoru.

Zobrazí se následující výzvy.

Zadejte možnost [Ano/Ne/všUde/vLevo/pOčátek/Vybíratelná/vlaStnosti]<aktuální>: Zadejte možnost nebo stiskněte klávesu Enter.

Ano

Zobrazí ikonu souřadného systému.

Ne

Vypíná zobrazení ikony USS.

Všude

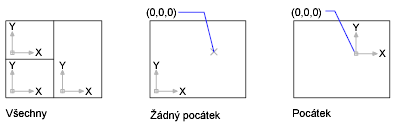

Použije změny na ikoně ve všech aktivních výřezech. Příkaz USSI je jinak účinný pouze v aktuálním výřezu.

Vlevo

Zobrazí ikonu v levém dolním rohu výřezu nezávisle na poloze počátku USS.

Počátek

Zobrazí ikonu v počátku (0,0,0) aktuálního USS. Pokud je počátek mimo pohled, zobrazí se v levém dolním rohu výřezu.

Vybíratelná

Určuje, zda je ikona USS volitelná a lze s ní manipulovat pomocí uzlů.

Vlastnosti

Zobrazí dialog ikona USS, ve kterém můžete ovládat styl, viditelnost a umístění ikony USS.
