Dvojité čáry dávají možnost kreslit stěny v plánech podlaží. Každý segment dvojité čáry a jeho zakončení, úsečka, která spojuje koncové body dvojité čáry, je vlastně samostatný čárový objekt, který může být samostatně upravován.
Dvojité čáry můžete kreslit jako přímkové segmenty nebo jako oblouky. Šířka určuje vzdálenost mezi úsečkami. Šířku můžete určit před kreslením dvojité čáry nebo po výběru prvního bodu.
Použití vlečené čáry k řízení umístění dvojité čáry.

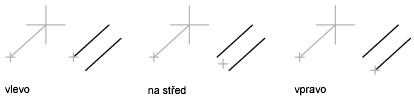

Vlečená čára je čára transformace, která určuje umístění dvojité čáry. Můžete si zvolit, zda bude dvojitá čára ve středu nebo odsazena napravo či nalevo od vlečené čáry.
Záporná hodnota odsazení odsadí dvojitou čáru na levou stranu od určených bodů, kladná hodnota ji odsadí doprava. Směr vpravo a vlevo určíte tak, že si představíte, že stojíte v počátečním bodě úsečky a díváte se na koncový bod.
Nastavení konců dvojité čáry
Konce dvojité čáry mohou být otevřené, zavřené nebo různé na každé straně. Když jsou zapnuty funkce zakončení, program spojí nebo zakončí určené konce. Volba Auto automaticky zakončí pouze konce, které nejsou přichyceny k objektu.
Ovládání průsečíků dvojité čáry
Lze určit, zda dvojitá čára při přichycení k úsečce nebo oblouku bude přerušená.
Přichycení dvojitých čar k objektům
Dvojitou čáru můžete začít či ukončit přichycením k existujícímu objektu. Chcete-li urychlit proces přichycení, můžete určit velikost pixelu plochy, kde program hledá kandidáty na přichycení objektu. Dvojitá čára začíná nebo končí přichycením k objektu, který je nalezen v této prohledávané oblasti. Každé zakončení dvojité čáry se přizpůsobí plynulému napojení na objekt.
