Cvičení 2: Vytvoření rozvržení příčných řezů

V tomto cvičení vytvoříte listy ze zobrazení příčných řezů.

Poznámka:

Informace o vytváření zobrazení příčných řezů podává výukový program Vytvoření zobrazení příčných řezů.

Toto cvičení navazuje na část Cvičení 1: Vytvoření listů půdorysu a profilu.

Otevření a uložení výkresu

1. Otevřete výkres Plan Production-Section Sheets-Create.dwg, který se nachází ve složce výkresů výukových programů.

   Než vytvoříte rozvržení příčných řezů, je nutné aktuální výkres uložit. Chcete-li zabránit přepsání výukového výkresu, uložte jej do jiné složky.

2. Klikněte na příkaz Uložit jako.
3. V dialogu Uložit výkres jako přejděte do složky Moje data výukových programů aplikace Civil. Klikněte na příkaz Uložit.

Vytvoření rozvržení příčných řezů

1. Klikněte na kartu Výstup panel Vytvoření situací Vytvořit rozvržení příčných řezů.
2. V dialogu Vytvořit rozvržení příčných řezů zadejte následující základní parametry:
   • Vybrat trasu: Osa trasy (1)
   • Název skupiny stopy příčného řezu: Skupina SPR-1
   • Vybrat skupinu zobrazení příčných řezů: Skupina zobrazení příčných řezů – 1
3. Pod položkou Nastavení rozvržení klikněte na tlačítko .

   K určení výchozího názvu každého rozvržení je možné použít dialog Šablona názvu. Pro účely tohoto cvičení akceptujte výchozí šablonu názvu.

4. Klikněte na tlačítko Storno.
5. V dialogu Vytvořit rozvržení příčných řezů ověřte, zda je v části Sada listů vybrána položka Nová sada listů.
6. Pod položkou Místo uložení sady listů klikněte na tlačítko .
7. V dialogu Vyhledat složku sady listů přejděte do složky Moje data výukových programů aplikace Civil. Klikněte na příkaz Otevřít.
8. Klikněte na tlačítko Vytvořit listy.
9. Jakmile jste upozorněni, že výkres bude uložen, klikněte na tlačítko OK.

   Při uložení výkresu proběhnou také následující akce:

   • jsou vytvořena rozvržení,
   • je vytvořena databáze sady listů,
   • otevře se okno Správce sady listů.
Poznámka: Pokud se zobrazí dialog Vybrat rozvržení jako šablonu listu, klikněte na tlačítko a přejděte do místní složky Template\Plan Production. Vyberte položku Civil 3D (Imperial) Section.dwt. Vyberte jedno z uvedených rozvržení a klikněte na tlačítko OK.

Podrobné seznámení s rozvržením příčných řezů

Jakmile jsou listy vytvořeny, zobrazí se v okně Správce sady listů.

1. V okně Správce sady listů klikněte dvakrát v části Skupina zobrazení příčných řezů – 1 na první záznam.
2. Vyberte obdélníkové ohraničení zobrazení příčného řezu. Klikněte pravým tlačítkem myši. Klikněte na možnost Vlastnosti.
   Poznámka:

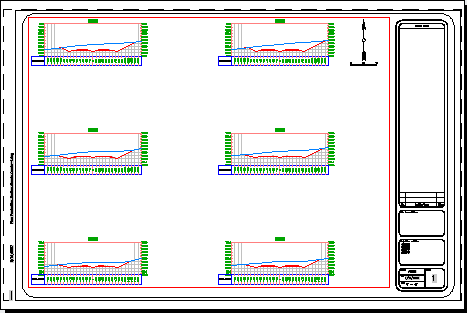

   Na následujícím obrázku je ohraničení zobrazení příčného řezu zobrazeno červeně.



   V okně Vlastnosti si v části Různé všimněte vlastnosti Standardní měřítko. Uvedená hodnota by měla odpovídat měřítku zdrojového výkresu.

3. Zavřete okno Vlastnosti.
4. V dolní části výkresu klikněte na kartu Model.

Úprava zobrazení příčného řezu

1. Přibližte si první zobrazení příčného řezu, které je v dolním levém rohu rozvržení příčného řezu, který se nachází nejvíce vlevo.
2. Na levé straně zobrazení příčného řezu vyberte popisek odsazení a výšky.
3. Klikněte na uzel . Přetáhněte uzel nahoru a doprava. Kliknutím popisek umístěte.
4. Opakováním kroků 2 a 3 posuňte popisek odsazení a výšky na pravou stranu zobrazení příčného řezu.
5. U dolního okraje výkresu klikněte na kartu Rozvržení příčného řezu - (1).
6. Přibližte si první zobrazení příčného řezu v levém dolním rohu rozvržení.

   Na zobrazení příčného řezu byly použity změny v popisku. Model je dynamicky spojen s listy zobrazení příčného řezu.
