Cvičení 5: Analýza odtoku povrchové vody

V tomto cvičení vytvoříte čáry znázorňující cestu, kterou by přes povrch protékala voda. Pak vytvoříte polygon, který definuje region povodí a jeho oblast na povrchu.

Nástroj odtoku vytváří buď 2D nebo 3D objekt křivky směřující dolů po povrchu z libovolného vybraného bodu. Můžete určit, zda bude vybraný bod označen značkou. Po vytvoření můžete tyto čáry podle potřeby upravit nebo změnit.

Informace získané z analýzy odtoku vody můžete použít k výpočtu oblastí povodí na základě určených nízkých bodů povrchu. Regiony povodí lze vytvořit na površích jako 2D nebo 3D křivky, které lze exportovat do hydrologické aplikace pro hlubší analýzu.

V tomto cvičení se používá soubor výkresu podobný výkresu, který jste použili v části Cvičení 3: Vytvoření legendy povodí. Styl povrchu je změněn, aby se usnadnilo sledování funkčních prvků základního povrchu a obsahuje jednoduchý styl bodu, který použijte jako značku startovního bodu.

Toto cvičení navazuje na část Cvičení 4: Extrahování objektů z povrchu.

Provedení analýzy odtoku

1. Otevřete výkres Surface-5C.dwg, který se nachází ve složce výkresů výukových programů.
2. Klikněte na kartuAnalyzovat panel Data terénu rozevírací seznam Trajektorie toků Kapka vody.
3. V dialogovém okně Odtok zadejte následující parametry:
   • Hladina cesty: C-TOPO-WDRP
   • Typ objektu cesty: 2D křivka
   • Umístit značku na počáteční bod: Ano
   • Styl značky počátečního bodu: Začátek odtoku
4. Klikněte na tlačítko OK.
5. Ve výkresu klikněte na několik míst vedle míst zobrazených v následujícím obrázku.

   Je nakreslena 2D křivka, která představuje tok vody od vybraného bodu. Počáteční bod cesty je označen značkou .

   Jestliže se vodní cesta rozdělí, budou pro sledování každé z cest nakresleny další linie.

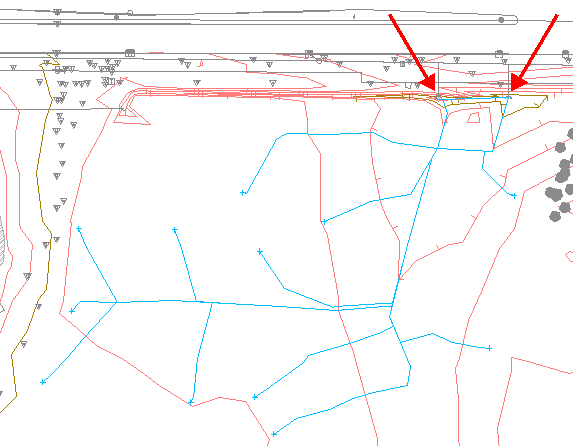

   Cesty odtoku vody (šipky označují umístění vtokových propustí)

6. Stisknutím klávesy Enter ukončete příkaz odtoku vody.

   Většina odtokových cest v této oblasti odtéká směrem k propustím označeným červenými šipkami. Dále použijete právě vytvořené odtokové dráhy k definování oblasti povodí, která ovlivňuje propusti.

Vytvoření oblastí povodí

1. Klikněte na kartu Analyzovat panel Data terénu panel Povodí rozevírací seznamOblast povodí.
2. V dialogu Povodí zadejte následující parametry:
   • Zobrazení místa průtoku: Ano
   • Místo průtoku: Povodí
   • Vrstva povodí: C-TOPO-CATCH
   • Typ objektu povodí: 2D křivka
3. Klikněte na tlačítko OK.
4. Ve výkresu klikněte na značku jednotlivých odtokových cest.

   Jsou vytvořeny modré polygony definující jednotlivé regiony povodí. Na příkazové řádce se zobrazí hodnota plochy každého regionu povodí. Ve výkresu je každý bod povodí označen značkou .

   Poznámka:

   Pokud se zobrazí zpráva s oznámením, že v zadaném místě vznikla oblast povodí bez plochy, znamená to, že v daném bodu není žádná plochá plocha nebo vysoký bod.

5. Stisknutím klávesy Enter ukončete příkaz oblasti povodí.

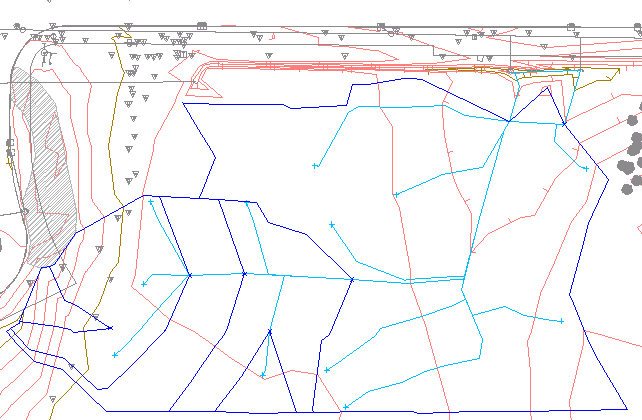

   Definované oblasti povodí

Kombinování více oblastí povodí

1. Ve výkresu vyberte polygony definující oblasti povodí. Klikněte pravým tlačítkem myši. Vyberte příkaz Izolovat objektyIzolovat vybrané objekty.

   V okně výkresu se zobrazí polygony, všechny ostatní objekty jsou však skryty.

2. Vyberte znovu tyto polygony.
3. Na příkazovém řádku zadejte příkaz LineWorkShrinkWrap.

   Zobrazí se polygon obsahující sloučenou plochu oblastí povodí. Příkaz LineWorkShrinkWrap vytvoří jednu vnější hranici výběru dotýkajících se polygonů. Původní polygony nejsou odstraněny.



   Sloučené oblasti povodí

4. Klikněte ve výkresu pravým tlačítkem myši. Klikněte na příkaz Izolovat objektyKonec izolace objektů.

   V okně výkresu se zobrazí zbývající objekty.

   Tip:

   Jednotlivé nebo zmenšené polygony oblastí povodí můžete přenést do hydrologické aplikace pro hlubší analýzu.

Chcete-li pokračovat dalším výukovým programem, přejděte k části Generování informací o objemu povrchu.
