Cvičení 1: Vytvoření parcel z objektů aplikace AutoCAD

V tomto cvičení provedete převod entit aplikace AutoCAD na parcely s automatickými popisky zobrazujícími užitečná topologická data, jako například plochu pozemků.

Nástroje pro návrh parcely umožňují přesné vytvoření a úpravy parcel. Další informace o nástrojích pro návrh parcely získáte v dalších výukových programech k aplikaci AutoCAD Civil 3D.

Vytvoření parcel z objektů aplikace AutoCAD

1. Otevřete výkres Parcel-1A.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje existující povrch terénu, trasy, které představují protínající se osy tras komunikací, a linie a oblouky aplikace AutoCAD, které představují hranice pozemku. V následujících krocích vytvoříte objekty parcely aplikace AutoCAD Civil 3D z existujících čar a oblouků.

2. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Parcela Vytvořit parcelu z objektu.

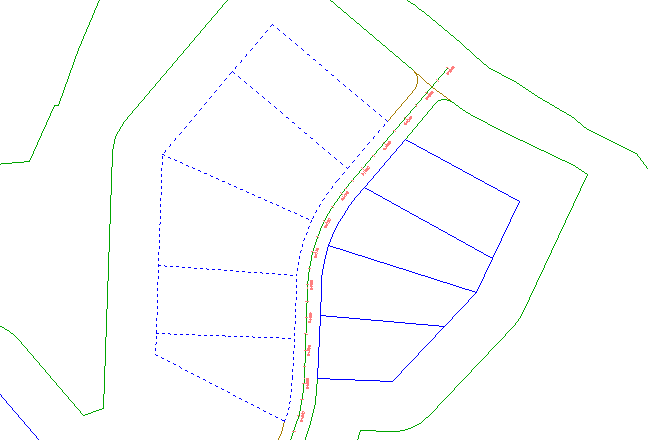

3. Vyberte linie a hranice křivky na východní straně staveniště severně od trasy První ulice. Stiskněte klávesu Enter.

   Poznámka:

   Na příkazovém řádku si všimněte, že je možné k vytvoření parcel použít řadu objektů aplikace AutoCAD.

4. V dialogovém okně Vytvořit parcely – z objektů zadejte následující parametry:
   • Staveniště: Staveniště 1
   • Styl parcely: Jednotlivý-Rodinný
   • Styl popisku plochy: Číslo parcely a plocha
     Poznámka:

     Parcely musí mít popisky ploch, ale popisky segmentů jsou volitelné.

   • Automaticky přidat popisky segmentů: Zaškrtnuto
   • Smazat existující entity: Zaškrtnuto
5. Klepněte na tlačítko OK.

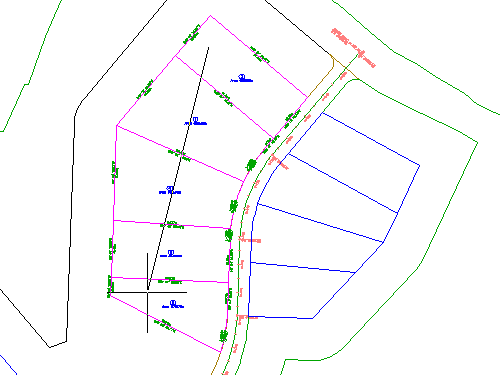

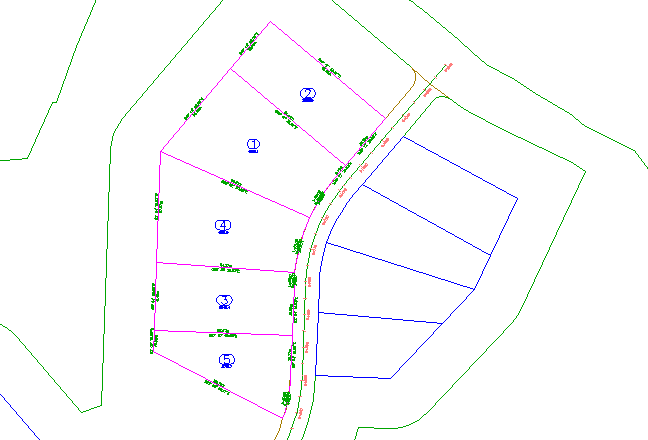

   Parcely budou vytvořeny a označeny popiskem. Popisky obsahují poznámky týkající se celkové plochy parcely a také směrníku a vzdálenosti od jednotlivých linií a segmentů oblouků. Tyto popisky se automaticky aktualizují při úpravě nebo odstranění jakéhokoli segmentu linie nebo oblouku.

   Zakroužkovaná čísla jsou automaticky generovaná čísla parcel. Změnou těchto čísel získáte požadovanou konvenci číslování.



Změna číslování parcely

1. Klepnutím na číslo vyberte parcelu. Klikněte na kartu Parcela panel Upravit Přečíslovat/Přejmenovat.
2. V dialogovém okně Přečíslovat/přejmenovat parcely zadejte následující parametry:
   • Přečíslovat: Zaškrtnuto
   • Počáteční číslo: 101
   • Hodnota přírůstku: 1
3. Klepněte na tlačítko OK.
4. Chcete-li zadat počáteční bod, klikněte na parcelu nejvýše.
5. Chcete-li zadat koncový bod, klikněte na parcelu nejníže.

6. Dvakrát stiskněte klávesu Enter.

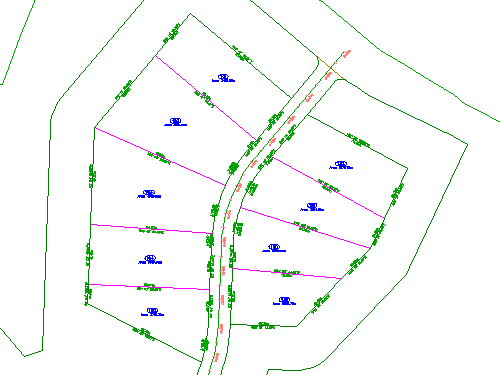

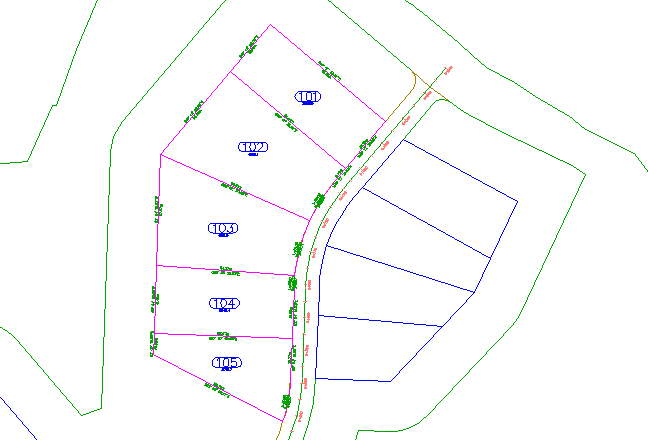

   Popisky plochy parcely budou nyní očíslovány třemi číslicemi v sestupném pořadí.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Rozdělení parcely pomocí segmentu volného tvaru.
