Cvičení 2: Dělení parcely pomocí segmentu volného tvaru

V tomto cvičení postupně rozdělíte parcelu pomocí segmentů, které lze umístit podél libovolné linie pozemku.

Toto cvičení navazuje na Cvičení 1: Vytvoření parcel z objektů aplikace AutoCAD.

Vytvoření parcel pomocí linie volného tvaru

1. Otevřete soubor Parcel-1B.dwg, který je k dispozici ve složce výkresů výukových programů.
2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Parcela Nástroje pro vytvoření parcely.
3. Na panelu nástrojů Nástroje rozvržení parcely klikněte na možnost Vytvoření hranice - úhlem, druhý bod.
4. V dialogu Vytvořit parcely – rozvržení klikněte na tlačítko OK.

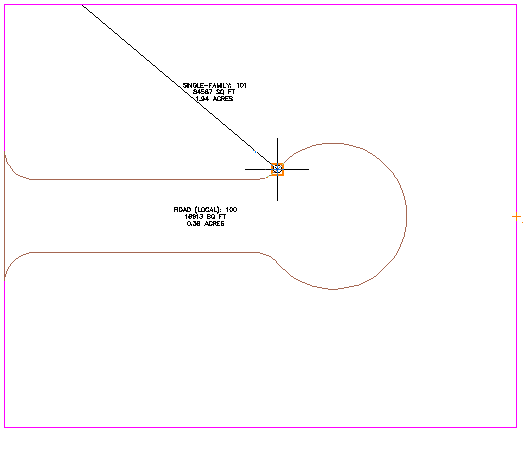

5. Ve výkresu proveďte uchopení koncového bodu zobrazeného na dalším obrázku.

   Všimněte si, že není nutné zadávat průčelí parcely.

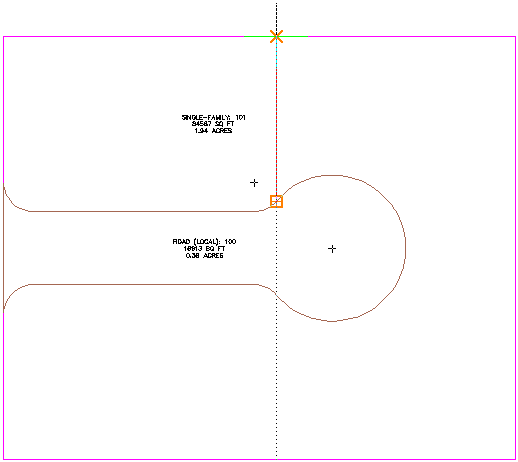

6. Chcete-li zadat směr linie pozemku, posuňte kurzor přímo nahoru a přichyťte průsečík zadní linie pozemku.


   Vytvoří se nová parcela opatřená popisky.

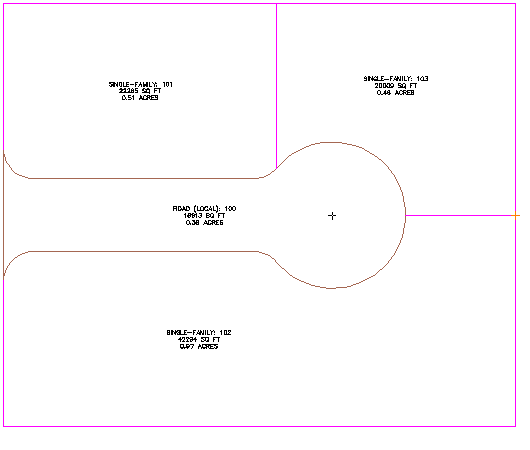

7. Zopakováním kroků 5 a 6 vytvořte další linii pozemku, která se zobrazí na následujícím obrázku.

8. Stisknutím klávesy Esc ukončete příkaz.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Rozdělení parcely pomocí posuvné hranice.
