Cvičení 2: Úpravy odsazené trasy

V tomto cvičení se podrobně podíváte na nástroje pro úpravy odsazení tras.

Nástroje pro úpravu geometrie, které jsou k dispozici pro odsazení trasy, závisí na tom, zda je trasa statická nebo dynamická. Pokud je odsazení trasy dynamicky propojené s nadřazeným odsazením osy trasy, potom není možné geometrii odsazení trasy upravit. Pokud je odsazení trasy statické, můžete použít nástroje na panelu nástrojů Nástroje pro směrový návrh.

Karta Parametry odsazení je k dispozici v dialogovém okně Vlastnosti trasy. Z tohoto umístění můžete měnit parametry, jako je jmenovitá hodnota odsazení a počátek a konec staničení.

Toto cvičení navazuje na část Cvičení 1: Vytváření tras odsazení.

Podrobné seznámení s geometrií odsazení trasy

1. Otevřete výkres Align-6B.dwg, který se nachází ve složce výkresů výukových programů.

   Výkres obsahuje povrch a osu trasy se dvěma odsazeními trasy.

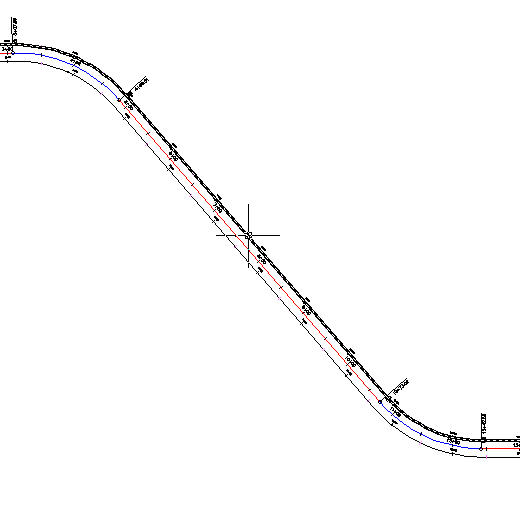

2. Vyberte levé odsazení trasy.

3. Klikněte na kartu Trasa odsazení panel Upravit Editor geometrie.

   Na panelu Nástroje pro směrový návrh není většina nástrojů k dispozici, protože je geometrie odsazení trasy dynamicky spojená s nadřazenou trasou. Pohled Entity tras a okno Parametry návrhu trasy můžete použít k zobrazení parametrů dynamického odsazení trasy, hodnoty však nemůžete změnit.

Úpravy parametrů odsazení trasy

1. Klikněte na kartu Trasa odsazení panel Upravit rozevírací seznam Vlastnosti trasy Vlastnosti trasy.
2. V dialogovém okně Vlastnosti trasy rozbalte na kartě Informace seznam Typ.

   Odsazení trasy můžete změnit na libovolný typ v tomto seznamu. Pokud však změníte typ trasy, nebude trasa dynamicky propojena s osou trasy.

3. Stiskněte klávesu Esc.
4. Klepněte na kartu Parametry odsazení.

   Tato karta slouží k upřesnění návrhu odsazení trasy. Pokud nechcete, aby odsazení trasy reagovalo na změny v nadřazené geometrii trasy, použijte seznam Režim aktualizace k nastavení trasy na statickou.

   Poznámka:

   Karta Parametry odsazení se zobrazí v dialogovém okně Vlastnosti trasy pouze pro odsazení trasy.

5. Zadejte následující parametry:
   • Jmenovitá hodnota odsazení: -24,0000
   • Koncové staničení: 10+00
6. Klepněte na tlačítko OK.

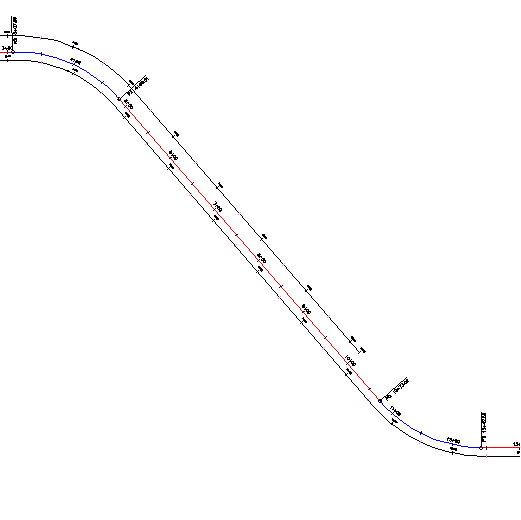

   Odsazení trasy nyní končí ve staničení 10+00 a má dvojnásobnou velikost oproti odsazení trasy na opačné straně osy trasy.



Dále si podrobně projděte: Vyzkoušejte si použití uzlů osy trasy. Všimněte si, že současně se změnou geometrie osy trasy se automaticky aktualizuje geometrie odsazení trasy.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přidání rozšíření k trase odsazení.
