V tomto cvičení přidáte dynamické oblasti rozšíření mezi zadané staničení odsazení trasy.
Oblasti rozšíření jsou užitečné při vytváření autobusových zastávek, středních dělicích pásů, odbočovacích pruhů a odstavných pruhů.
Toto cvičení navazuje na Cvičení 2: Úpravy odsazení trasy.
Vytvoření rozšíření u odsazení trasy
- Otevřete soubor Align-6C.dwg, který se nachází ve složce výkresů výukových programů.
Výkres obsahuje povrch a osu trasy se dvěma odsazeními trasy.
- Vyberte odsazení trasy na pravé straně osy trasy.
- Klikněte na kartu panel
. - Chcete-li zadat následující parametry, postupujte podle pokynů na příkazovém řádku:
- Vytvořit část rozšíření jako novou trasu?: Ne
- Počáteční staničení: 150
- Koncové staničení: 1000
- Odsazení rozšíření: 24

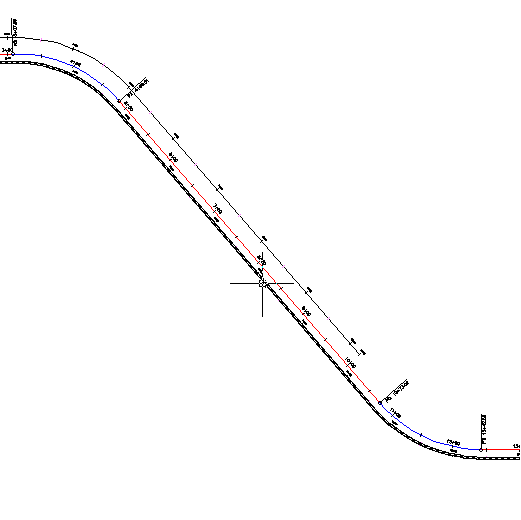

Vytvoří se oblast rozšíření a parametry, které jste zadali, se zobrazí v dialogovém okně Parametry trasy odsazení. Naučíte se, jak použít toto dialogové okno a uzly k úpravě odsazení trasy v Cvičení 4: Úpravy odsazení rozšíření.
Přidání oblasti rozšíření k oblasti rozšíření
- Vyberte odsazení trasy, které je na pravé straně osy trasy. Klepněte pravým tlačítkem myši. Klepněte na možnost Upravit parametry odsazení. Poznámka:
Můžete také použít uzel
a přidat oblast rozšíření. Parametry odsazení trasy, včetně parametrů stávajícího rozšíření, se zobrazí v dialogovém okně Parametry trasy odsazení.
- V dialogu Parametry odsazení klikněte na možnost Rozšířit.
- Chcete-li zadat následující parametry, postupujte podle pokynů na příkazovém řádku:
- Počáteční staničení: 550
- Koncové staničení: 750
- Odsazení rozšíření: 42
- Stisknutím klávesy Esc zrušte výběr trasy.

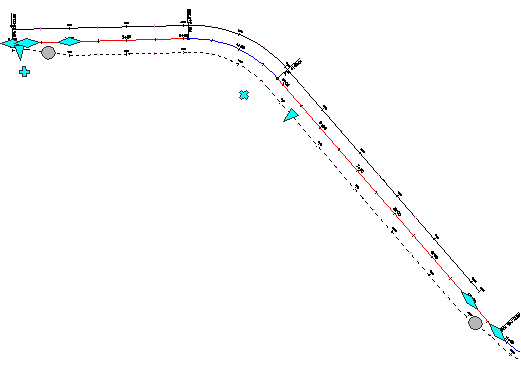

V rámci původní oblasti rozšíření bude vytvořena druhá oblast rozšíření. Parametry nové oblasti rozšíření se zobrazí v dialogovém okně Parametry trasy odsazení.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Úpravy odsazení rozšíření.
