Cvičení 3: Provedení zadání geometrie parcely ručním zadáním dat

V tomto cvičení zadáte geometrii parcely ručním zadáním dat zaměření.

Tento způsob zadání geometrie parcely je užitečný, pokud potřebujete zkontrolovat data zaměření, která ve výkresu neexistují ve formě popisků. Tímto způsobem můžete například zadat data zaměření z papírového výkresu.

Toto cvičení navazuje na Cvičení 2: Provádění analýzy kontroly mapy pomocí označení parcel.

Nastavení dialogového okna Zadání geometrie parcely

Poznámka:

Toto cvičení využívá výkres Survey-5B.dwg s úpravami, které jste provedli v předchozím cvičení.

Segmenty parcely na pravé straně stanoviště nejsou opatřeny popisky. Protože data nejsou k dispozici v popiscích parcely, je nutné zadat informace o geometrii parcely ručně.

1. Klikněte na kartu Analyzovat panel Data terénu rozevírací seznam Zaměření Geometrie parcely.
2. Pokud se zobrazí zpráva s informací, že příkazový řádek nelze použít během zobrazení zprávy o aktivním příkazu, klikněte na tlačítko OK.
3. V dialogu Zadání geometrie parcely se ujistěte, že je možnost Použít rozhraní příkazového řádku vypnuta.
4. Klikněte na tlačítko Zobrazit vstup.

   Tato možnost poskytuje rozhraní, pomocí kterého můžete přidat data k zadání geometrie parcely.

Zadání dat parcely

1. Klikněte na tlačítko Nová geometrie parcely.
2. V dialogu Zadání geometrie parcely zadejte jako název kontroly mapy Ruční zadání parcely.
3. Zadáním následujících hodnot určete počáteční bod:
   • Souřadnice X: 5576,199
   • Souřadnice Y: 5291,0640

   Ikona označuje počáteční bod.

4. Klikněte na tlačítko Nová strana.
5. Rozbalte kolekci Strana 1. Zadejte následující parametry:
   Poznámka:

   Ikona se zobrazí vedle kolekce strany a také vedle kolekce geometrie parcely na nejvyšší úrovni. Ikona označuje, že geometrie parcely není úplná, protože jsou vyžadovány další údaje o této straně.

   • Typ strany: Čára
   • Typ úhlu: Směr
   • Úhel: S00 00 10V
   • Vzdálenost: 16,330
6. Klikněte na tlačítko Nová strana.
7. Rozbalte kolekci Strana 2. Zadejte následující parametry:
   • Typ strany: Oblouk
   • Směr oblouku: Ve směru hodinových ručiček
   • Poloměr: 20,00
   • Délka oblouku: 21,550
8. Klikněte na tlačítko Nová strana.
9. Rozbalte kolekci Strana 3. Zadejte následující parametry:
   • Typ strany: Oblouk
   • Směr křivky: Proti směru hodinových ručiček
   • Poloměr: 75,00
   • Délka oblouku: 80,800
10. Klikněte na tlačítko Nová strana.
11. Rozbalte kolekci Strana 4. Zadejte následující parametry:
    • Typ strany: Čára
    • Úhel: S90 00 00V
    • Vzdálenost: 99,990
12. Klikněte na tlačítko Nová strana.
13. Rozbalte kolekci Strana 5. Zadejte následující parametry:
    • Typ strany: Čára
    • Úhel: J0 00 00V
    • Vzdálenost: 100
14. Klikněte na tlačítko Nová strana.
15. Rozbalte kolekci Strana 6. Zadejte následující parametry:
    • Typ strany: Čára
    • Úhel: S89 59 54Z
    • Vzdálenost: 149,990

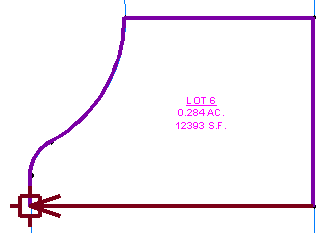

    Směrová šipka se setká s počátečním bodem.


16. Klikněte na tlačítko Zobrazit výstup.

    V okně Náhled výstupu jsou zobrazeny výsledky zadání geometrie parcely. S výstupními daty se naučíte pracovat v části Cvičení 4: Práce s daty geometrie parcely.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Práce s daty Geometrie parcely.
