Cvičení 2: Provedení zadání geometrie parcely pomocí popisků parcely

V tomto cvičení použijete k provedení zadání geometrie parcely data v popiscích segmentů parcely.

Příkaz Geometrie parcely spustí kontrolu délky, kurzu, obvodu, plochy, chyby uzávěru a přesnosti polygonu. Začne na začátku polygonu a provádí výpočet souřadnic XY vrcholu pro každý segment. Tyto výpočty jsou založeny na skutečných hodnotách popisků, nikoli na zpětném směru a datech vzdálenosti/oblouku a lineární a úhlové přesnosti (zadáno v nastaveních databáze zaměření).

Tato metoda zadání geometrie parcely je vhodná pro finální kontrolu uzávěru. Data pro zadání geometrie parcely jsou získána z popisků segmentů parcely. Přesnost zadání geometrie parcely je založena na přesnosti popisků.

Toto cvičení navazuje na část Cvičení 1: Zobrazení informací o zpětné analýze a geometrii parcely v polygonu zaměření.

Nastavení dialogového okna Zadání geometrie parcely

1. Otevřete výkres Survey-5B.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje malé rozparcelování s několika parcelami. Všechny segmenty parcely na levé straně staveniště jsou opatřeny popisky. Popisky úseček a oblouků podél slepé ulice byly převedeny na štítky, jejichž data jsou zobrazena v tabulce na levé straně staveniště. Provedete zadání geometrie parcely u parcely POZEMEK 5.

2. Klikněte na kartu Analyzovat panel Data terénu rozevírací seznamZaměření možnost Geometrie parcely.
3. Pokud se zobrazí zpráva s informacemi, že příkazový řádek nelze použít během zobrazení zprávy o aktivním příkazu, klikněte na tlačítko OK.
4. V dialogovém okně Zadání geometrie parcely se přesvědčte, že je zapnuta možnost Použít rozhraní příkazového řádku.
5. Klikněte na tlačítko Zobrazit vstup.

   Tato možnost poskytuje rozhraní, pomocí kterého můžete přidat data zadání geometrie parcely.

Provedení zadání geometrie parcely u popisků parcely

1. Klikněte na tlačítko Nová geometrie parcely.
2. Na příkazovém řádku zadejte jako název Geometrie parcelyPopisky parcely.

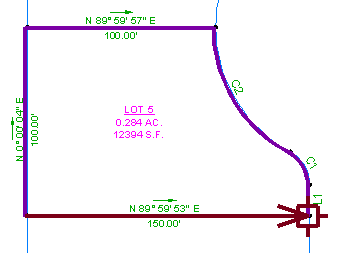

3. Jakmile budete vyzváni k určení počátečního bodu, klikněte na průsečík linií pozemku pod štítkem popisku L1.

   Ikona označuje počáteční bod.

4. Vyberte štítek popisku L1 na počátečním bodem.

   V počátečním bodu se zobrazí dočasná šipka. Tato šipka směřuje mimo POZEMEK 5.

5. Zadáním příkazu R na příkazovém řádku obraťte směr šipky.
6. Vyberte štítek popisku C1.

   Dočasná čára a šipka směřují do špatného směru.

7. Zadáním příkazu F šipku převraťte.
8. Vyberte štítek popisku C2.
9. Vyberte popisek směrníku nad vzdáleností nalevo od šipky. Zadáním příkazu R obraťte směr.
10. Vyberte část 100,00' popisku směrníku nad vzdáleností pod šipkou.

    Na konci aktuální čáry se zobrazí ikona a na příkazovém řádku se zobrazí informace o tom, že není k dispozici dostatek dat k definování segmentu. K tomu došlo proto, protože aktuální segment je linií pozemku, která je sdílena všemi parcelami na levé straně staveniště.

11. Vyberte směrníkovou část popisku. Zadáním příkazu R obraťte směr.
12. Vyberte popisek směrníku nad vzdáleností napravo od šipky.

    Šipka se vrátí k počátečnímu bodu.


13. Příkaz ukončete stisknutím klávesy Enter.

    V dialogu Zadání geometrie parcely lze upravit libovolnou stranu vytvořenou během zadání geometrie parcely.

14. Klikněte na tlačítko Zobrazit výstup.

    V okně Náhled výstupu jsou zobrazeny výsledky zadání geometrie parcely. S výstupními daty se naučíte pracovat v části Cvičení 4: Práce s daty geometrie parcely.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Provedení·zadání geometrie parcely ručním zadáním dat.
