Cvičení 6: Vytvoření zobrazení souběhu profilů

V tomto cvičení vytvoříte řadu tří zobrazení profilů obsahujících osu trasy a profily odsazení vlevo a vpravo.

Zobrazení souběhu profilů jsou kolekce souvisejících profilů, které jsou nakresleny v samostatných, vertikálně uspořádaných zobrazeních profilu. Zobrazení jednotlivých profilů v samostatném rastru zobrazení profilu poskytuje větší prostor pro opatření profilů poznámkami.

Toto cvičení navazuje na Cvičení 4: Vytvoření vícenásobných zobrazení profilu.

Vytvoření zobrazení souběhu profilů

1. Otevřete soubor Profile-5F.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje existující povrch terénu, několik tras a zobrazení profilu. Zobrazení profilu obsahuje osu trasy a profily levé a pravé hrany zpevnění vozovky trasy, která probíhá od severu k jihu na západní straně staveniště. Protože tyto profily jsou v zobrazení profilu stěsnány, vytvoříte řadu zobrazení souběhu profilů, aby byly profily zřetelně viditelné a byl u nich dostatek místa k vložení poznámek.

2. Klikněte na kartu Výchozí panel Zobrazení profilu a řezu rozevírací seznam Zobrazení profilu Vytvořit zobrazení profilu.
3. V průvodci Vytvořit zobrazení profilu zadejte na stránce Obecné následující parametry:
   • Vybrat trasu: komunikace od severu k jihu
   • Zobrazit odsazené profily svislým skládáním zobrazení profilu: Zaškrtnuto

     Změna barvy grafiky ve spodní části stránky označuje, že je tato možnost aktivní.

   Poznámka:

   Nastavení Styl zobrazení profilu se nepoužívá. Každému zobrazení profilu ve skupině přiřadíte samostatný styl.

4. Na levé straně průvodce Vytvořit pohled profilu klikněte na položku Souběh profilů.
5. Na stránce Souběh profilů zadejte následující parametry:
   • Počet zobrazení souběhu: 3
   • Mezera mezi zobrazeními: 0
     Poznámka:

     Hodnota Mezera mezi zobrazeními je měřena v jednotkách výkresu. Kladné hodnoty přidávají prostor mezi rastry zobrazení profilu. Záporné hodnoty způsobí překrytí rastrů zobrazení profilu.

   • Styl pohledu shora: Souběh – shora
   • Styl středního pohledu: Souběh – střední
   • Styl pohledu zespodu: Souběh – zespodu
6. Klepněte na tlačítko Další.
7. Na stránce Možnosti zobrazení profilu vyberte v seznamu Zvolte zobrazení souběhu, pro které se mají zadat možnosti položku Střední pohled.
   Poznámka:

   Počet zobrazení, který je v tomto seznamu uveden, závisí na hodnotě zadané u položky Počet zobrazení souběhu v kroku 5.

8. V tabulce Zadejte možnosti zobrazení profilu zaškrtněte políčko Kreslit u následujících profilů:
   • Osa trasy EG
   • Osa trasy
9. V seznamu Zvolte zobrazení souběhu, pro které se mají zadat možnosti vyberte možnost Pohled shora.
10. V tabulce Zadejte možnosti zobrazení profilu zaškrtněte políčko Kreslit u následujících profilů:
    • Odsazení vlevo EG
    • EOP vlevo
11. V seznamu Zvolte zobrazení souběhu, pro které se mají zadat možnosti vyberte možnost Pohled zespodu.
12. V tabulce Zadejte možnosti zobrazení profilu zaškrtněte políčko Kreslit u následujících profilů:
    • Odsazení vpravo EG
    • EOP vpravo
13. Klepněte na tlačítko Další.
14. Na stránce Zobrazení potrubní sítě vyberte v seznamu Zvolte zobrazení souběhu, pro které se mají zadat možnosti položku Pohled zespodu.

    Většina potrubní sítě se nachází na pravé straně trasy. Nyní určíte, aby komponenty potrubní sítě byly zobrazeny v zobrazení profilu, ve kterém jsou zobrazeny pravé profily EOP.

15. V oblasti Vybrat potrubní sítě, které budou zakresleny v zobrazení profilu vyberte políčko Vybrat.
16. Ve sloupci Název rozbalte potrubní síť Síť – (1).
17. Zaškrtněte políčka pro následující části:
    • Z – V potrubí – (1)
    • Z – V potrubí – (2)
    • Z – V stavební objekt – (1)
    • Z – V stavební objekt – (2)

    Tyto součásti tvoří větev potrubní sítě, která kopíruje trasu západ-východ.

18. V seznamu Zvolte zobrazení souběhu, pro které se mají zadat možnosti vyberte možnost Střední pohled.
19. V seznamu Vybrat potrubní sítě, které budou kresleny v podélném profilu zaškrtněte políčko Vybrat.
20. Zaškrtněte všechna políčka s výjimkou následujících částí:
    • Z – V potrubí – (1)
    • Z – V potrubí – (2)
    • Z – V stavební objekt – (1)
    • Z – V stavební objekt – (2)
21. V seznamu Zvolte zobrazení souběhu, pro které se mají zadat možnosti vyberte možnost Pohled shora.
22. V seznamu Vybrat potrubní sítě, které budou kresleny v podélném profilu zaškrtněte políčko Vybrat.
23. Zaškrtněte všechna políčka s výjimkou následujících částí:
    • Z – V potrubí – (1)
    • Z – V potrubí – (2)
    • Z – V stavební objekt – (1)
    • Z – V stavební objekt – (2)
24. Klepněte na položku Vytvořit zobrazení profilu.
25. Ve výkresu posuňte pohled na prázdnou oblast napravo od povrchu. Klepnutím umístěte zobrazení profilů.
26. V Prostoru nástrojů rozbalte na kartě Prospektor knihovnu TrasyVozovka: Sever-Jih Zobrazení profilu.

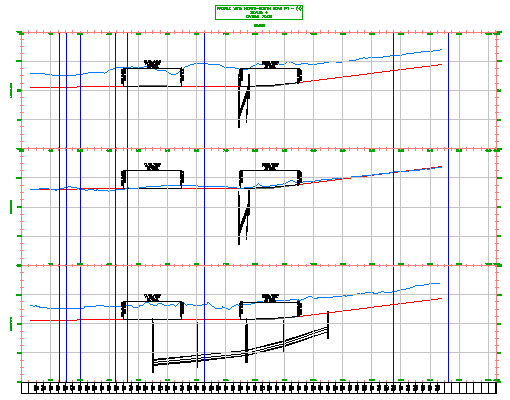

    Vytvoří se tři samostatná zobrazení profilu.

Chcete-li pokračovat dalším výukovým programem, přejděte k části Výukový program: Práce s datovými proužky.
