Cvičení 4: Přidání vnější hranice k povrchu

V tomto cvičení vytvoříte vnější hranici povrchu z křivky.

Toto cvičení navazuje na Cvičení 3: Přidání povinných spojnic k povrchu.

Vytvoření vnější hranice z křivky

Poznámka:

Toto cvičení využívá výkres Surface-1B.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Klikněte na kartu Výchozí panel Hladiny rozevírací seznam Hladina. Vedle vrstvy _EG-BNDY klikněte na možnost. Klepnutím ve výkresu ukončete seznam Řízení hladin.

   Zobrazí se modrá křivka, která představuje hranice staveniště. Tato křivka byla importována s vrstevnicemi původního povrchu.

2. V Prostoru nástrojů na kartě Prospektor rozbalte kolekce PovrchyEGDefinice. Klepněte pravým tlačítkem myši na položku Hranice. Klepněte na tlačítko Přidat.
3. V dialogovém okně Přidat hranice zadejte následující parametry:
   • Název: EG – vnější
   • Typ: Vnější
   • Nedestruktivní povinná spojnice : Nezvoleno
   • Vzepětí oblouku: 1,000
4. Klepněte na tlačítko OK.
5. Vyberte modrou křivku.

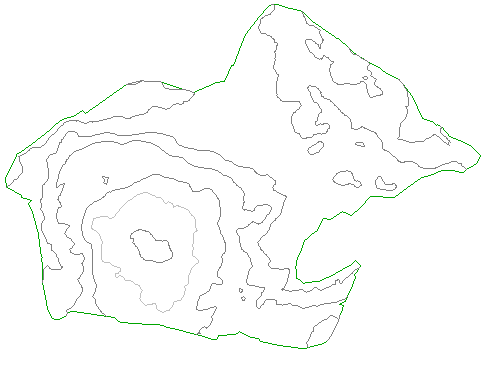

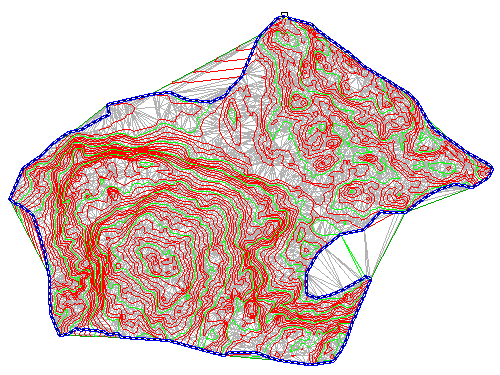

   K definici povrchu se přidá hranice a zobrazení povrchu ve výkresu se ořízne na plochu definovanou novou vnější hranicí.

Skrytí křivky a změna stylu povrchu

1. Klikněte na kartu Výchozí panel Hladiny rozevírací seznam Hladina. Vedle vrstvy _EG-BNDY klikněte na možnost.
2. Vyberte povrch. Klepněte pravým tlačítkem myši. Klepněte na Vlastnosti povrchu.
3. V dialogu Vlastnosti povrchu vyberte na kartě Informace v poli Styl povrchu položku Vrstevnice 5' a 25' (pozadí). Klepněte na tlačítko OK.

   Ve vybraném stylu povrchu se zobrazí v širokých intervalech vrstevnice v tlumených barvách. Toto zobrazení umožňuje, aby zůstaly zobrazeny hlavní prvky povrchu při současném zaměření na další aspekty návrhu staveniště.



Chcete-li pokračovat dalším výukovým programem, přejděte k části Práce s rozsáhlými povrchy.
