V tomto výukovém programu je ukázáno, jak vytvořit povrch TIN a následně přidat k povrchu vrstevnici, povinnou spojnici a hranici povrchu.
Při vytvoření povrchu je jeho název zobrazen v kolekci Povrchy v Prostoru nástrojů na kartě Prospektor. Z tohoto místa můžete provádět další operace, například přidání dat a úpravu povrchu. Po prvním vytvoření bude povrch prázdný, proto ho ve výkresu neuvidíte.
Po přidání dat bodů k povrchu se tyto stanou ve výkresu viditelnými, v souladu s nastaveními zobrazení, určenými v odkazovaném stylu povrchu.
Povrchy TIN
Povrch TIN sestává z trojúhelníků, které tvoří nepravidelnou trojúhelníkovou síť. Hrana sítě TIN je jednou z úseček, které vytvářejí nepravidelnou trojúhelníkovou síť povrchu.
Pro vytvoření čar TIN se pomocí aplikace AutoCAD Civil 3D spojí body povrchů, které jsou si nejblíže. Hrany TIN tvoří trojúhelníky. Výška jakéhokoliv bodu povrchu je definována interpolací výšek vrcholů trojúhelníků, ve kterých se bod nachází.
Povrch TIN s liniemi zobrazenými vrstevnice
Data vrstevnice
Vrstevnice jsou grafickým znázorněním výškových změn povrchu. Je možné vytvořit povrch z vrstevnic nakreslených jako 2D nebo 3D křivky, které mají data souřadnic x, y a z.
Hranice
Hranice jsou uzavřené křivky, které ovlivňují viditelnost trojúhelníků, buď uvnitř, nebo vně křivek. Vnější hranice definuje rozsah povrchu. Všechny trojúhelníky uvnitř hranice jsou viditelné, a všechny trojúhelníky vně hranice nejsou viditelné.
Plochy skryté hranicemi nejsou zahrnuty ve výpočtech, jako jsou celková plocha a kubatura.
Hranice povrchu se definuje výběrem ve výkresu existujících mnohoúhelníků. Definice povrchu zobrazuje číselné ID a seznam vrcholů pro každou hranici.

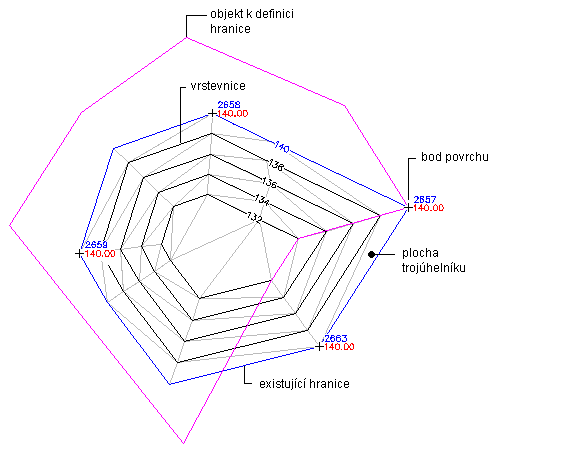

Povrch před přidáním nedestruktivní vnější hranice povrchu

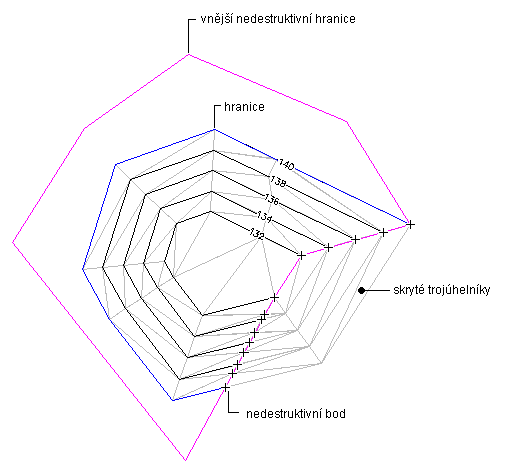

Účinky nedestruktivní vnější hranice povrchu
Povinné spojnice
Povinné spojnice definují lineární objekty povrchu, jako jsou záchytné stěny, obrubníky, vrcholy hřebenů a toky. Povinné spojnice omezují triangulaci tak, aby postupovala podél této spojnice; trojúhelníky nemohou povinnou spojnici protínat.
Povinné spojnice jsou nezbytné pro vytvoření přesného modelu povrchu. Povinné spojnice jsou důležité, protože tvar modelu je určen interpolací dat, nikoli pouze samotnými daty.
Můžete použít 3D čáry nebo 3D křivky jako povinné spojnice. Každý vrchol na křivce bude převeden na bod TIN se stejnými souřadnicemi XYZ. U 3D linií je každá čára definována jako dvoubodová povinná spojnice.
