Cvičení 4: Úprava komponent kruhového objezdu

V tomto cvičení upravíte geometrii větví křižovatky, přemístíte středový bod kruhového objezdu a odstraníte komponenty kruhového objezdu.

Úprava geometrie větve křižovatky

1. Otevřete soubor Roundabout-Edit.dwg, které se nachází ve složce výkresů výukových programů.
2. Klikněte na kartu Upravit panel Návrh Křižovatka.
3. Klikněte na kartu Křižovatka panel Upravit kruhový objezd Upravit kruhový objezd.

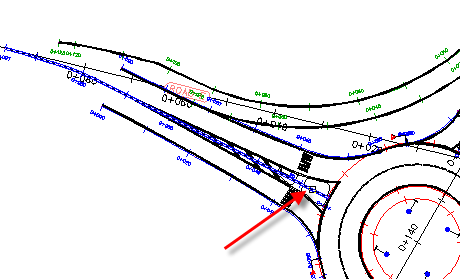

4. Klepněte na trasu Přístup_VZ.

5. V dialogu Kruhový objezd – větve křižovatky změňte v poli Parametry větve křižovatky následující parametry:
   • Výstupní poloměr: 25
   • Délka vstupního rozšíření: 75
6. Klepněte na tlačítko Další umístěné u dolního okraje dialogu.
7. V dialogu Vytvořit kruhový objezd – ostrůvky změňte v části Parametry pomocného trojúhelníku hodnotu v poli Délka na 75.
8. Klepněte na tlačítko Další umístěné u dolního okraje dialogu. Klepněte na tlačítko Dokončit.

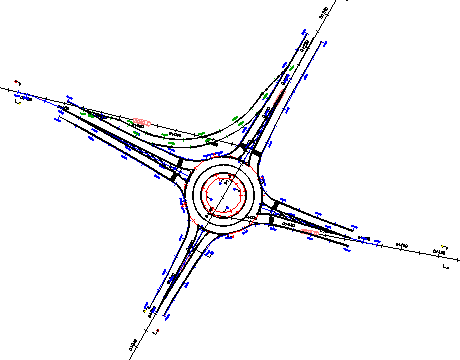

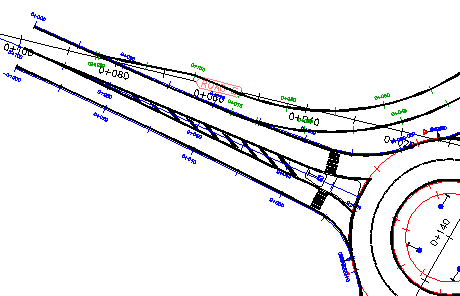

   Větev křižovatky je rozšířena, výstupní poloměr je zvětšen a skica ostrůvků a vodorovného značení je aktualizována.



Úprava umístění kruhového objezdu

1. Klikněte na kartu Křižovatka panel Upravit kruhový objezd Upravit kruhový objezd.

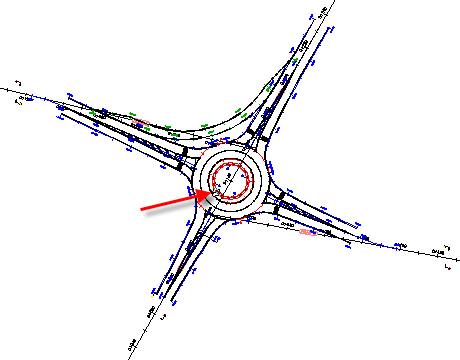

2. Klepněte na trasu Kruhový_objezd_OSTRŮVEK.

3. V dialogu Vytvořit kruhový objezd – vozovka kruhového objezdu klepněte v poli Středový bod kruhového objezdu na tlačítko .

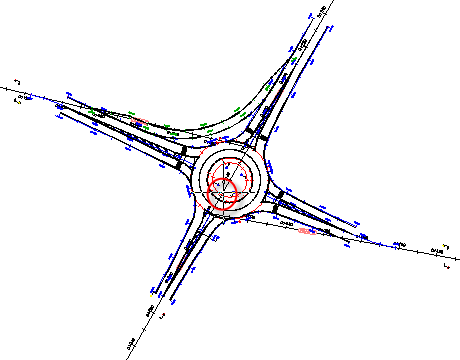

4. Ve výkresu klepněte na trase Komunikace D poblíž staničení 0+130.
   Poznámka:

   Staničení 0+130 není opatřeno popiskem, jeho umístění je však znázorněno na následujícím obrázku.


5. Třikrát klepněte na tlačítko Další umístěné u dolního okraje dialogu. Klepněte na tlačítko Dokončit.

   Trasy a vodorovná značení kruhového objezdu jsou znovu vytvořena okolo nového středového bodu.



Odstranění komponent kruhového objezdu

1. Klikněte na kartu Křižovatka panel Upravit kruhový objezd Odstranit kruhový objezd.

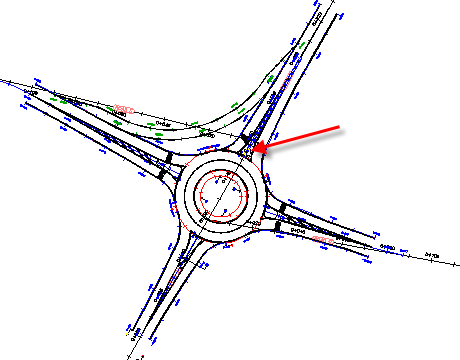

2. Klepněte na trasu Přístup_JS (1).

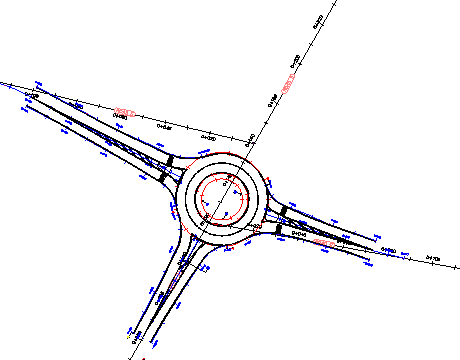

   Větev křižovatky i spojovací větev jsou odstraněny. Spojovací větev byla odstraněna, protože její geometrie závisela na geometrii větví křižovatky , na které byla napojena.


   Poznámka:

   Chcete-li odstranit celý kruhový objezd, klepněte při aktivovaném příkazu Odstranit kruhový objezd na některou z vozovek kruhového objezdu.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 5: Práce s projektových standardů kruhového objezdu a předvolby.
