Cvičení 1: Úpravy stylu zobrazení profilu

V tomto cvičení se naučíte změnit data uvedená v zobrazení profilu.

Prostřednictvím dialogu Styl zobrazení profilu definujte styly zobrazení profilu, které řídí formát nadpisů, poznámek k osám a ovládají další prvky zobrazení profilu.

Dialog Vlastnosti zobrazení profilu je centrálním místem, ve kterém můžete upravovat všechny komponenty zobrazení profilu, včetně profilů, popisků, stylů a datových proužků.

Po kliknutí pravým tlačítkem na příslušný objekt lze v okně výkresu provádět také některé obvyklé úpravy, jako je například odstranění profilů nebo úprava popisků profilu.

Změna stylu zobrazení profilu

1. Otevřete výkres Profile-5A.dwg, který se nachází ve složce Výkresy výukových programů.
2. Klepnutím na rastr vyberte zobrazení profilu PV– (1). Klepněte pravým tlačítkem myši. Klepněte na položku Vlastnosti zobrazení profilu.
3. Klepněte na kartu Informace.
4. V poli Styl objektu změňte styl zobrazení profilu na možnost Hlavní rastry. Klepněte na tlačítko Použít.

   Všimněte si, že změna tohoto stylu ovlivní poznámku osy X stejně jako rastru.

5. Klikněte na tlačítko Upravit aktuální výběr.
6. V dialogovém okně Styl zobrazení profilu se podrobně seznamte s obsahem různých karet, abyste viděli, jaké množství nastavení lze zahrnout do definice stylu.

   Například na kartě Nadpis profilu a osy můžete změnit formát a umístění nadpisu zobrazení profilu. Na kartě Zobrazení můžete zapínat nebo vypínat různé prvky zobrazení profilu.

7. Klikněte na tlačítko Storno a pak kliknutím na tlačítko OK zavřete dialog Vlastnosti zobrazení profilu.
8. Oddalte pohled tak, abyste viděli obě zobrazení profilu.

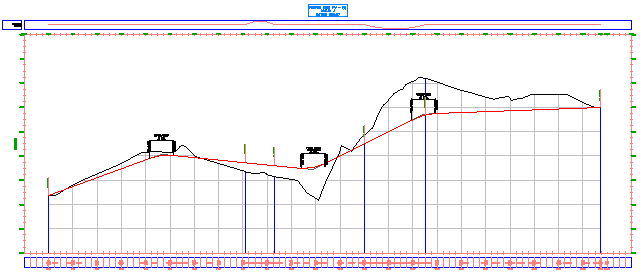

   Po použití stylu Hlavní rastr, který zahrnuje přesah hlavního rastru nad a pod profilem, se PV- (1) zvětší, aby překryl PV- (2).

9. Klepněte na PV- (2) a přesuňte jej směrem nahoru nad blok nadpisu PV- (1).


   Nyní upravíte styl zobrazení profilu Hlavní rastr tak, že přidáte konzistentní vyplnění rastru, oříznete rastr zobrazení profilu a upravíte vzhled značek podél osy.

Úpravy rastru ve stylu zobrazení profilu

1. Klepnutím na rastr PV – (1) vyberte zobrazení profilu. Klepněte pravým tlačítkem myši. Klepněte na možnost Upravit styl náhledu profilu.
2. V dialogu Styl zobrazení profilu na kartě Rastr změňte u položky Přesah hlavního rastru přesah ve všech čtyřech osách na hodnotu 1,0000.
3. Klepněte na tlačítko Použít.

   Všimněte si, že ve výkresu se teď mezi ohraničením zobrazení profilu a profily nachází jeden úplný hlavní rastr.


4. U položky Možnosti rastru zvolte příkazy Oříznout vertikální rastr a Oříznout horizontální rastr. U obou těchto voleb vyberte nastavení Vynechat rastr v místech výplně.

   Změna grafiky v dialozích znázorňuje účinek příslušného nastavení na zobrazení profilu.

5. Klepněte na tlačítko Použít.

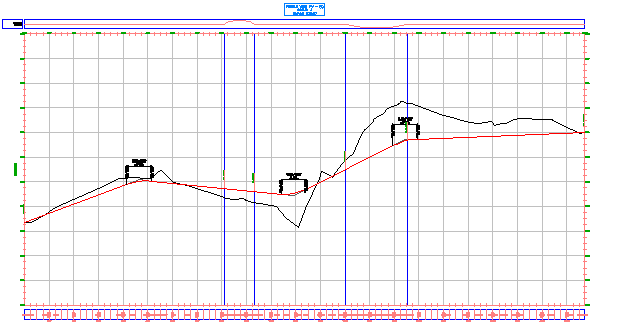

   Povšimněte si, že ve výkresu došlo k odebrání rastru zobrazení profilu nad profilem povrchu a vyplněné plochy, jak jste zadali.



   Rastr je oříznut k profilu povrchu, protože nastavení Oříznout rastr je ve vlastnostech zobrazení profilu PV – (1) nastaveno na profil povrchu osy trasy. Nastavení stylu zobrazení profilu na Oříznout u nejvyššího profilu by přepsalo nastavení vlastnosti a oříznutí by se provedlo u profilu rozvržení.

6. Klepněte na tlačítko OK.
   Poznámka:

   Pokud se u zobrazení profilu tyto změny stylu nezobrazí, zadejte na příkazovém řádku příkaz REGEN.

Úpravy poznámky osy ve stylu zobrazení profilu

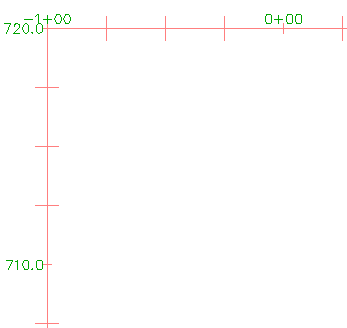

1. Posuňte pohled a přibližte zobrazení na levý horní roh rastru zobrazení profilu. Proveďte přiblížení tak, abyste zřetelně viděli značky zaškrtnutí u horizontálních i vertikálních os.

   Všimněte si, že se popisky počátečního staničení překrývají. V několika dalších krocích toto překrytí opravíte a změníte zarovnání značek u hlavního staničení.


2. Klepnutím na rastr vyberte zobrazení profilu. Klepněte pravým tlačítkem myši. Klepněte na možnost Upravit styl náhledu profilu.
3. V dialoguStyl zobrazení profilu klikněte na kartě Horizontální osy na položku Nahoře.

   Tento ovládací prvek přepne zaměření ovládacích prvků na této kartě k horní ose. Pokud po provedení změn horní osy chcete tyto změny přenést i na dolní osu, vyberte položku Dolní a změny zopakujte.

   Poznámka:

   Dolní osa ovládá rozteč hlavního a vedlejšího rastru.

4. V části Detaily hlavní značky zadejte následující parametry:
   • Velikost značky: 0,2500
   • Odsazení Y: 0,1000
5. Klepněte na tlačítko Použít.

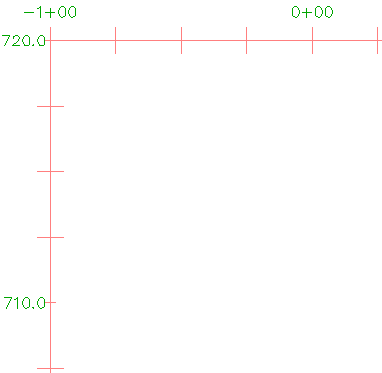

   Hlavní značky jsou delší a popisky staničení se posunou nahoru.


6. Na kartě Vertikální osy musí být jako osa pro ovládání vybrána levá osa.
   Poznámka:

   Levá osa ovládá rozteč hlavního a vedlejšího rastru.

7. V části Detaily hlavní značky zadejte následující parametry:
   • Velikost značky: 0,2500
   • Odsazení X: -0,1000
8. Klepněte na tlačítko OK.

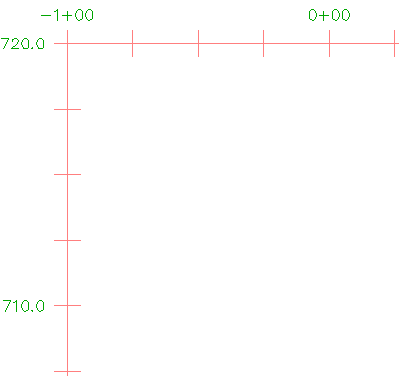

   Značky jsou delší a popisky výšek se posunou doleva.



   Dále si podrobně projděte: Vyzkoušejte si použití dalšího nastavení v oblasti Podrobnosti hlavní značky. Stejné změny jako v předešlých krocích proveďte u pravé osy.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Přidání šrafovacích vzorů mezi profily.
