Cvičení 2: Přidání šrafovacích vzorů

V tomto cvičení nakreslíte oblasti výkopu a násypu podél trasy tak, že mezi profily povrchu a rozvržení použijete šrafovací vzory.

Šrafovací vzory je možné použít pro oblasti, které jsou tvořeny dvěma hranami profilu. Použití šrafovacích vzorů se zadává v dialogovém okně Vlastnosti zobrazení profilu. Můžete zadat typ plochy nebo použít existující definice výpočtu kubatur. Styly tvaru se používají, když chcete použít požadované vzorce šrafování a barvy u oblastí, které definujete.

Toto cvičení navazuje na část Cvičení 1: Úpravy stylu zobrazení profilu.

Přístup k vlastnostem zobrazení profilu

1. Otevřete výkres Profile-5B.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres je podobný výkresu, který jste použili v předchozích cvičeních výukového programu k profilům. Tento výkres obsahuje další zobrazení profilu Zobrazení profilu PV – (3), které obsahuje existující povrch a profil rozvržení. Přidáte šrafovací vzory, které zvýrazní oblasti výkopu a násypu mezi dvěma profily.


2. Klepnutím na rastr Zobrazení profilu PV – (3) vyberte zobrazení profilu. Klepněte pravým tlačítkem myši. Klepněte na položku Vlastnosti zobrazení profilu.

Definujte šrafování oblasti výkopu

1. V dialogu Vlastnosti zobrazení profilu vyberte kartu Šrafování a klikněte na položku Plocha výkopu.

   Oblast Výkop – (1) se zobrazí v tabulce Oblast šrafování. Pro možnost Horní hranice bude automaticky přiřazen první profil povrchu v seznamu. Pro možnost Dolní hranice bude automaticky přiřazen první profil povrchu v seznamu.

2. Ve sloupci Styl tvaru klikněte na položku Standardní.
3. V dialogovém okně Vybrat styl tvaru zvolte hodnotu Přerušovaný. Klepněte na tlačítko OK.
4. V dialogu Vlastnosti zobrazení profilu klikněte na tlačítko Použít.

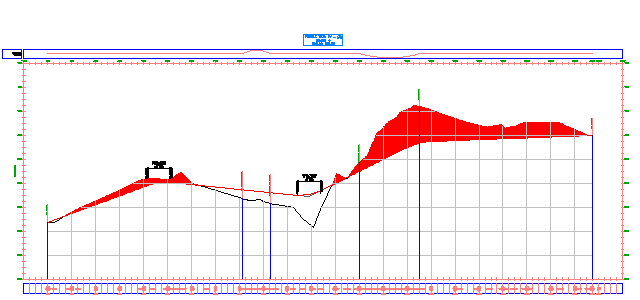

   Zadaný styl tvaru se zobrazí v oblastech řezu mezi profily.



Definování šrafování oblasti násypu

1. V dialogu Vlastnosti zobrazení profilu na kartě Šrafování klikněte na položku Plocha násypu.

   Oblast Násyp – (1) se zobrazí v tabulce Oblast šrafování. Pro možnost Horní hranice bude automaticky přiřazen první profil rozvržení v seznamu. Pro možnost Dolní hranice bude automaticky přiřazen první profil povrchu v seznamu.

2. U položky Násyp – (1) klikněte pro možnost Styl tvaru na položku Standardní.
3. V dialogovém okně Vybrat styl tvaru rozbalte seznam tvarů.

   V tomto výkresu neexistuje odpovídající styl Násypu. V rámci následujících kroků jeden vytvoříte.

Vytvoření stylu tvaru

1. V dialogovém okně Vybrat styl tvaru zvolte hodnotu Přerušovaný.
2. V dialogu Vybrat styl tvaru klikněte na šipku dolů vedle položky . Klikněte na tlačítko Kopírovat aktuální výběr.
3. V dialogovém okně Styl tvaru zadejte na kartě Informace do pole Název text Násyp.
4. Na kartě Zobrazení pod položkou Směr zobrazení vyberte možnost Profil.
5. V tabulce Zobrazení komponent vyberte obě položky.
6. Klepněte na jednu z buněk Barva.
7. V dialogovém okně Vybrat barvu zadejte pro možnost Barva hodnotu 92. Klepněte na tlačítko OK.
8. Do tabulky Zobrazení komponent šrafování klikněte pro položku Vzor na možnost Čárkovaně.
9. V dialogovém okně Šrafovací vzor vyberte v seznamu Název vzoru položku Křížem.
10. Čtyřikrát klikněte na tlačítko OK.

    Dialogové okno Vlastnosti zobrazení profilu se zavře a mezi profily se zobrazí nový vzor šrafování.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Projekce objektů do zobrazení profilu.
