Cvičení 2: Zjednodušení povrchu

V tomto cvičení zmenšíte počet bodů, které se používají k definici povrchu.

Povrch lze zjednodušit odebráním hran TIN nebo bodů. Po dokončení příkazu pro zjednodušení povrchu jsou nové body a hrany TIN vypočteny na základě zadaných parametrů. Původní body povrchu jsou v odkazovaném souboru bodů stále obsaženy, nepoužívají se však při triangulaci povrchu.

V tomto cvičení použijete ke zjednodušení povrchu metodu odebrání bodů. Tato metoda spočívá v náhodném výběru bodů na povrchu a jejich odebrání na základě hustoty bodů v různých plochách povrchu. Z ploch s velmi vysokou koncentrací bodů je odebráno více bodů, než z ploch, které obsahují méně bodů.

Poznámka:

Není možné určit, které body mají být odebrány. Při použití příkazu Zjednodušit povrch nejsou odebrány body, které definují ohraničení a povinné spojnice povrchu.

Toto cvičení navazuje na Cvičení 1: Omezení importovaných dat povrchu.

Zjednodušení povrchu

Poznámka:

Toto cvičení využívá výkres Surface-2.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Klikněte na kartu Výchozí panel Hladiny rozevírací seznam Hladina. Vedle hladin C-TOPO-CONT-MAJR-ORIG a C-TOPO-CONT-MINR-ORIG klikněte na položku .

   Tyto hladiny obsahují křivky představující původní hlavní a vedlejší vrstevnice. Tyto křivky umožní pozorovat výsledky příkazu Zjednodušit povrch.

2. Klikněte na kartu Upravit panel Data terénu Povrch.
3. Klepněte na kartu Povrch panel Upravit, rozevírací seznam Upravit povrch, možnost Zjednodušit povrch.
4. V průvodci Zjednodušit povrch vyberte na stránce Metody zjednodušení možnost Odstranění bodů.
5. Klepněte na tlačítko Další.
6. Na stránce Možnosti oblasti zadejte následující parametry:
   • Vybrat objekty: Zaškrtnuto
   • Vzepětí oblouku: 1,000'
7. Klepněte na položku Vybrat ve výkresu.
8. Ve výkresu klikněte na oranžovou hranici koridoru.

   V průvodci Zjednodušit povrch si povšimněte hodnoty Celkový počet bodů vybraných v regionu. Jedná se o aktuální počet bodů ve vybraném regionu.

9. Klepněte na tlačítko Další.
10. Na stránce Možnosti redukce zadejte následující parametry:
    • Body k odstranění v procentech: Zaškrtnuto, 50 %
    • Maximální změna výšky: Nezaškrtnuto
11. Klepněte na tlačítko Použít.

    Ve spodní části průvodce se podívejte na hodnotu Celkový počet odstraněných bodů. Tato hodnota představuje počet bodů, které příkaz Zjednodušit povrch odebral uvnitř vybrané hranice.

    Poznámka:

    Opětovným kliknutím na tlačítko Použít zopakujete příkaz Zjednodušit povrch, přičemž průvodce zůstane otevřen. Při klepnutí na tlačítko Dokončit se příkaz Zjednodušit povrch zopakuje a průvodce se zavře.

12. Klepněte na tlačítko Storno.
13. Přibližte pohled na povrch.

    Povšimněte si, že body již nejsou tak husté jako na začátku cvičení, a že nové šedé vrstevnice povrchu jsou velmi podobné původním vrstevnicím. Příkaz Zjednodušit povrch zredukoval množství dat, které povrch používá, bez podstatného snížení přesnosti povrchu.

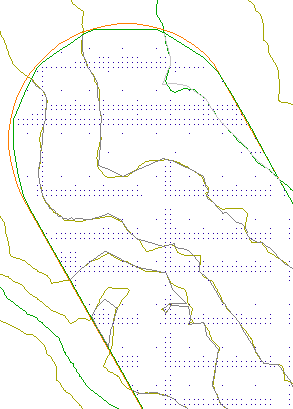

    Zjednodušený povrch

Chcete-li pokračovat dalším výukovým programem, přejděte k části Změna stylu povrchu a zobrazení.
