Cvičení 5: Vytvoření povinných spojnic povrchu z polygonů

V tomto cvičení použijete polygony pro přidání povinných spojnic k povrchu.

Povinné spojnice budou definovat prvky hrany zpevnění vozovky (EP), jako jsou záchytné stěny, obrubníky, vrcholy hřebenů a toky. Povinné spojnice usměrňují povrchovou triangulaci podél povinné spojnice a brání triangulaci napříč povinné spojnice.

Toto cvičení navazuje na část Cvičení 4: Práce s daty geometrie parcely.

Vytvoření povinných spojnic povrchu z polygonů

1. Otevřete výkres Survey-5C.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje prázdný povrch Povrch polygonu 1, do kterého budete přidávat data polygonu.

   Poznámka:

   Další informace o vytváření povrchů naleznete ve výukovém programu Vytvoření a přidání dat k povrchu.

2. V Prostoru nástrojů otevřete na kartě Survey databázi Zeměměřický průzkum 1 a klepněte na kolekci Polygony.
3. Klepněte v seznamu na polygon EP1.
4. Stiskněte klávesu Shift a klepněte na polygon EP7.
5. Při stisknuté klávese Shift klepněte pravým tlačítkem myši na polygon EP7 a klepněte na příkaz Upravit polygony.

   Zobrazí se Editor polygonů jen s vybranými polygony EP.

6. Chcete-li změnit vlastnost Povinné spojnice na Ano pro všechny polygony EP, klepněte pravým tlačítkem myši na záhlaví sloupce Povinná spojnice a klepněte na příkaz Upravit.
7. Zadejte příkaz Y a stiskněte klávesu Enter.

   Vlastnost Povinné spojnice se pro všechny polygony změní na Ano.

   Poznámka:

   Polygony jsou zobrazeny s tučným textem, což označuje existenci neuložených změn.

8. Klepnutím na tlačítko uložte změny do zeměměřické databáze.
9. Klepnutím na tlačítko zavřete pohled Editor polygonů.
10. V Prostoru nástrojů klepněte na kartě Survey pravým tlačítkem myši na kolekci Polygony a klepněte na příkaz Vytvořit povinné spojnice.
11. V dialogu Vytvořit povinné spojnice klepněte na rozevírací seznam Vyberte povrch a klepněte na položku Povrch polygonu 1. V dialogu jsou vypsány všechny polygony, přičemž polygony EP jsou uvedeny jako povinné spojnice.
12. Klepněte na tlačítko OK.
13. V dialogu Přidat povinné spojnice zadejte následující údaje:
    • Popis: EP
    • Typ: Standardní
    • Vzepětí oblouku: 0,1
14. Klepněte na tlačítko OK.

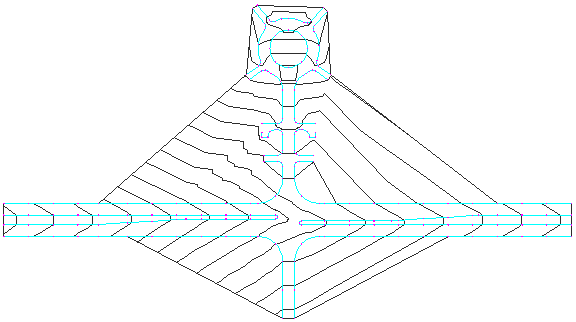

Ve výkresu se zobrazí hranice povrchu a vrstevnice.
