Cvičení 3: Přidání plovoucích oblouků k trase

V tomto cvičení přidáte k jednoduché trase dvě plovoucí entity oblouku. Nejprve přidáte optimálně proložený plovoucí oblouk, který kopíruje nejpravděpodobnější cestu vedoucí přes řadu bodů. Poté přidáte plovoucí protisměrný oblouk s přechodnicemi.

Ve výchozím výkresu je zobrazena jednoduchá trasa sestávající ze tří tečen s oblouky. V několika dalších krocích přidáte na konec trasy dva plovoucí oblouky.

Toto cvičení navazuje na Cvičení 3: Přidání volných oblouků a přechodnic k trase.

Přidání plovoucího oblouku k trase pomocí optimálního proložení

Poznámka:

V tomto cvičení se používá soubor Align-2.dwg s úpravami, které jste provedli v předchozím cvičení, nebo lze otevřít soubor Align-3.dwg ze složky výkresů cvičení.

1. Posuňte pohled a proveďte přiblížení tak, abyste na povrchu viděli kružnice D a E.
2. Na kartě Výchozí panelu Hladiny v seznamu Řízení hladiny klikněte na řádku BODY-C na tlačítko a zapněte tak hladinu BODY-C.

   Zobrazí se skupina bodů. Tyto body použijete jako základ pro vytvoření plovoucího oblouku, který kopíruje nejpravděpodobnější cestu vedoucí přes tyto body.

   Poznámka:

   Pokud se body nezobrazí, zadejte na příkazovém řádku příkaz REGEN.

3. Jestliže není otevřen panel Nástroje pro směrový návrh trasy, vyberte trasu. Klikněte na pravé tlačítko myši a klikněte na příkaz Upravit geometrii trasy.
4. Na panelu Nástroje pro směrový návrh trasy klikněte na rozevírací seznam . Vyberte Plovoucí oblouk – optimální proložení.
5. Při výzvě na příkazovém řádku klikněte na tečnu, která končí v kružnici D („entita k připojení“).
6. V dialogu Optimálně proložený oblouk zaškrtněte políčko Podle bodů COGO. Klepněte na tlačítko OK.
7. Na příkazovém řádku se zobrazí výzva Vyberte objekty bodů nebo [Čísla/Skupiny]. Zadejte G.
8. V dialogu Skupiny bodů vyberte položku _Všechny body. Klepněte na tlačítko OK. Ve výkresu budou vybrány body.

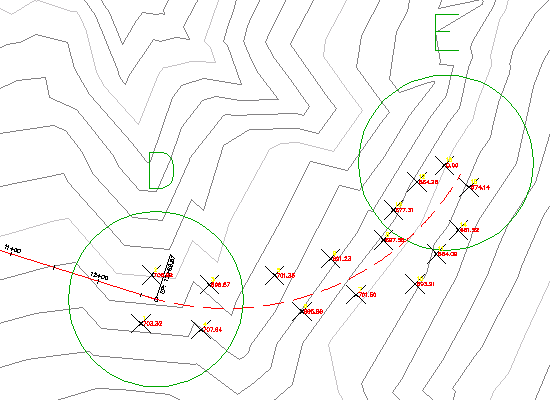

   V pohledu Regresní data jsou zobrazeny informace o každém z bodů, které jsou zahrnuty do regresní analýzy. Na výkresu se přerušovanou červenou čarou zobrazí optimálně proložený oblouk. Symbolem X je vyznačeno umístění jednotlivých regresních datových bodů.

   Poznámka:

   Čísla bodů ve sloupci Č. bodu. se automaticky generují v závislosti na přidávání či odstraňování regresních datových bodů. Neodpovídají skutečným číslům bodů v aplikaci AutoCAD Civil 3D.

   Nyní upravíte některá z regresních dat tak, aby lépe odpovídala vašemu projektu.


9. V pohledu Regresní data zaškrtněte políčko Průchod u položky Bod č. 16.

   Zaškrtnutí tohoto políčka určuje, že pokud se oblouk neodchýlí od regresních dat, bude procházet bodem 16.

10. Klepnutím na tlačítko vytvořte optimálně proložený oblouk.

    Pohled Regresní data se zavře a značky regresních bodů zmizí.

Úpravy optimálně proloženého oblouku

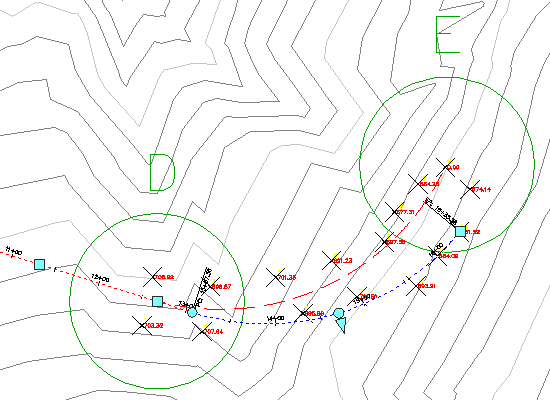

1. Ve výkresu vyberte trasu. Klepněte na uzel na konci plovoucího oblouku a přetáhněte jej směrem k jednomu z dalších bodů. Klepnutím umístěte uzel na nové místo.
2. Na panelu nástrojů Nástroje směrového návrhu trasy klikněte na položku Upravit data optimálního proložení pro všechny entity.

   Původní regresní data jsou zobrazena v pohledu Regresní data a původní optimálně proložený oblouk je zobrazen ve výkresu. Ikona v pohledu Regresní data značí, že rozložení trasy není v souladu s regresními daty. Při přemístění uzlu v kroku 1 jste přemístili průchozí bod z místa, které jste zadali již dříve.


3. Klepnutím na tlačítko synchronizujete entitu s původními regresními daty. Klepnutím na tlačítko zavřete pohled Regresní data.

   Entita se vrátí na své původní místo.

4. Na kartě Výchozí panel Hladiny v seznamu Řízení hladiny klikněte na řádku BODY-C na tlačítko a vypněte tak hladinu BODY-C.

Přidání plovoucího protisměrného oblouku s přechodnicemi k trase

1. Na panelu nástrojů Nástroj pro směrový návrh trasy klikněte na šipku vedle . Vyberte položku Plovoucí protisměrný oblouk s přechodnicemi, inflexí a bez mezipřímé (z oblouku, poloměr, zadaný bod).
2. Při výzvě na příkazovém řádku klikněte na entitu oblouku, která končí v kružnici E („oblouk k připojení“).
3. Zadejte délku vstupní přechodnice 75.
4. Zadejte hodnotu poloměru 200.
5. Zadejte délku výstupní přechodnice 75.
6. Určete průchozí bod v kružnici F.

   Zobrazí se protisměrný oblouk s přechodnicemi.

7. Klepnutím pravým tlačítkem myši do výkresu ukončete příkaz rozvržení.


Chcete-li pokračovat dalším výukovým programem, přejděte k části Výukový program: Úpravy trasy.
