V tomto cvičení přidáte volný oblouk a volnou kombinaci přechodnice-oblouk-přechodnice k jednoduché trase.

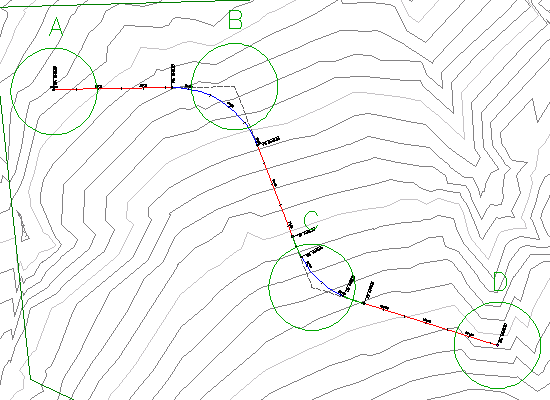

Výkres obsahuje jednoduchou trasu sestávající ze tří tečen. V dalších krocích přidáte volné oblouky do kružnic B a C.
Toto cvičení navazuje na část Cvičení 1: Vytvoření trasy s přechodnicemi a oblouky.
Přidání volného oblouku mezi dvě tečny
- Otevřete výkres Align-2.dwg, který se nachází ve složce výkresů výukových programů.
- Nastavte okno výkresu tak, aby byly kružnice B a C zobrazeny na povrchu.
- Jestliže není otevřen panel Nástroje pro směrový návrh trasy, vyberte trasu. Klikněte na pravé tlačítko myši a klikněte na příkaz .
- Na panelu Nástroje pro směrový návrh trasy klikněte na rozevírací seznam
. Vyberte položku
Volný oblouk (připojený ke 2 entitám, poloměr). - Při výzvě na příkazovém řádku klikněte na tečnu, která vstupuje zleva do kružnice B („první entita“).
- Klepněte na tečnu, která zprava vychází z kružnice B („další entita“).
- Stisknutím klávesy Enter vyberte výchozí hodnotu oblouku menší než 180 stupňů.
- Zadejte hodnotu poloměru 200. Oblouk se podle zadání vykreslí mezi tečnami.
Přidání volné kombinace přechodnice-oblouk-přechodnice
- Na panelu nástrojů Nástroj pro směrový návrh trasy klikněte na šipku vedle
. Vyberte položku Volná přechodnice-oblouk-přechodnice (mezi dvěma entitami). - Při výzvě na příkazovém řádku klikněte na tečnu, která vstupuje zleva do kružnice C („první entita“).
- Klepněte na tečnu, která zprava vychází z kružnice C („další entita“).
- Stisknutím klávesy Enter vyberte výchozí hodnotu oblouku menší než 180 stupňů.
- Zadejte hodnotu poloměru 200.
- Zadejte délku vstupní přechodnice 50.
- Zadejte délku výstupní přechodnice 50. Poznámka:
Všimněte si, že na příkazovém řádku jsou uvedeny výchozí hodnoty.
- Klepnutím pravým tlačítkem myši do výkresové oblasti ukončete příkaz rozvržení.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přidání plovoucích oblouků k trase.
